引言

化工管道作為化工裝置中連接各設備單元的重要紐帶，其材料選擇直接關系到整個系統的安全性、可靠性和經濟性，在復雜多變的化工工況下，不同材料會表現出截然不同的適用性能，錯誤的材料選擇可能導致設備失效、安全事故甚至重大經濟損失 [1]。近年來，隨著化工工藝條件日益苛刻、環保要求不斷提高，傳統經驗型材料選擇方法已難以滿足現代化工設計需求。國內外研究表明，科學系統的材料選用方法對延長設備使用壽命、降低維護成本具有顯著作用 [2]。文章旨在構建化工管道材料選用的系統化評估體系，從材料分類特性入手，深入分析影響材料選用的關鍵因素，提出基于工藝參數、材料性能和經濟性的綜合評估方法，建立規范化的材料選用決策流程，并針對特殊工況提出有針對性的選材策略，為化工設計工作提供理論支持和實踐指導。

1、化工管道材料的分類與特性

1.1 金屬管道材料

金屬管道材料在化工行業應用最為廣泛，主要包括碳鋼、不銹鋼、合金鋼和有色金屬等。碳鋼管道價格相對低廉，機械強度高，適用于輸送非腐蝕性介質；不銹鋼管道耐蝕性優良，可在強腐蝕環境中使用，尤其適合食品和醫藥工業；合金鋼管道經過添加鎳、鉻、鉬等元素，提高了耐高溫、耐腐蝕和抗氧化性能；有色金屬如銅、鋁、鈦等制成的管道則在特殊環境下發揮重要作用 [3]。金屬管道材料普遍具有強度高、韌性好、導熱性能優異等特點，但在強酸強堿環境下易腐蝕，且重量較大，安裝維護成本高，不同種類金屬管道材料的選擇需綜合考慮輸送介質性質、工作壓力、溫度環境和使用壽命等因素，來達到最佳使用效果和經濟效益。

1.2 非金屬管道材料

非金屬管道材料近年來在化工領域的應用也日益廣泛，主要包括塑料、玻璃鋼、陶瓷和橡膠等材質。塑料管道如聚氯乙烯、聚乙烯和聚丙烯等重量輕、耐腐蝕、安裝簡便，特別適合輸送強酸強堿等腐蝕性介質；玻璃鋼管道結合了玻璃纖維和樹脂的優點，具有較高的強度和優異的耐腐蝕性能；陶瓷管道耐高溫、耐酸堿性能突出，適用于特殊工況環境；橡膠管道則因其柔韌性和密封性好而在需要減震和防漏的場合得到應用 [4]。非金屬管道材料普遍具有質輕、耐腐蝕、制造成本低的特點，但也存在耐高溫性能較差、機械強度不如金屬材料等缺點。在實際應用中，常根據輸送介質的特性、工作條件和經濟因素選擇合適的非金屬管道材料，有時還會采用金屬與非金屬復合結構，以充分發揮各類材料的優勢。

2、管道材料選用的影響因素與評估方法

2.1 工藝參數評估

工藝參數評估是管道材料選用的基礎環節，主要考察輸送介質的特性和工藝運行條件對材料的要求。輸送介質的特性包括化學成分、濃度、酸堿性、含氧量和雜質含量等，這些因素直接影響材料的腐蝕行為。工藝運行條件則涵蓋溫度、壓力、流速和流態等參數，它們決定了材料的使用極限，見表 1。實際評估中，需建立工藝參數數據庫，記錄溫度波動范圍、壓力變化規律和濃度周期性變化等數據，比如硫酸生產裝置中，溫度可能在 80~120℃波動，濃度在 98%~99.5% 變化，這就要求材料能夠耐受較寬范圍的工況條件 [5]。工藝參數評估還需考慮啟停過程中的瞬態條件，以及可能的工藝異常情況，確保所選材料在整個工藝過程中都具有足夠的安全裕度，避免因工藝條件變化而導致材料失效的風險。

表 1 不同工藝條件下對管道材料的參數范圍

工藝條件	參數范圍
溫度	80 ~ 120 ℃
濃度	98% ~ 99.5%
酸堿性	pH 值范圍 1 ~ 7 (酸性) 或 7 ~ 14 ( 堿性 )
壓力	0.5 ~ 5 MPa
含氧量	0% ~ 5%
流速	1 ~ 5 m/s
流態	穩定流動 / 脈動流動

2.2 材料性能評估

2.2.1 機械性能

管道材料的機械性能評估主要關注材料在承受載荷時的表現，包括抗拉強度、屈服強度、延伸率和硬度等基本參數：在化工管道設計中，需要根據內壓計算壁厚，要求材料具有足夠的強度和剛度；材料還應具備良好的塑性和韌性，來應對溫度波動和外部沖擊帶來的應力變化，不同材料的機械性能差異顯著，比如低碳鋼的屈服強度在 235 MPa 左右，而奧氏體不銹鋼的屈服強度則在 310 MPa 以上。機械性能評估還需考慮長期使用過程中的材料老化和疲勞效應，特別是在脈動載荷或周期性溫度變化的工況下，材料的疲勞強度可能成為限制因素。現代評估方法通常采用有限元分析來模夤艿澇詬叢釉睪上碌撓αΨ植跡�结合材料祿�α� - 應變曲線，準確評估材料在實際工況中的力學行為，確保管道系統具有足夠的安全系數。

2.2.2 腐蝕性能

腐蝕性能是化工管道材料選擇中最為關鍵的因素之一，直接關系到管道的使用壽命和系統安全性，腐蝕評估需要分析介質對材料的化學作用機理，預測可能發生的腐蝕類型和腐蝕速率。實際工程中常用腐蝕率表示材料耐腐蝕性能，如碳鋼在 5% 硫酸溶液中的腐蝕率可達 5 mm/a 以上，而 316L 不銹鋼則低于 0.1 mm/a, 見表 2。除均勻腐蝕外，還需警惕更危險的局部腐蝕形式，如點蝕、縫隙腐蝕和應力腐蝕開裂等。腐蝕性能評估通常采用浸泡試驗、電化學測試和現場試片檢測等方法，獲取材料在特定介質中的腐蝕數據。現代腐蝕評估越來越依靠腐蝕數據庫和預測模型，如美國國家標準與技術研究院開發的腐蝕數據庫收錄了上萬種材料在各種介質中的腐蝕數據，為材料選擇提供了科學依據，有效降低了因腐蝕導致的設備失效風險。

表 2 常見材料在不同腐蝕介質中的腐蝕率

材料	腐蝕介質	腐蝕率 /(mm/a)
碳鋼	5% 硫酸溶液	5
316L 不銹鋼	5% 硫酸溶液	0.1
304 不銹鋼	10% 鹽酸溶液	2.5
哈氏合金 C-276	10% 鹽酸溶液	0.05
鈦合金	3% 氯化鈉溶液	0.02
鋁合金	1% 硫酸溶液	1.2

2.2.3 高溫性能

高溫性能評估主要考察材料在高溫環境下的力學性能變化和結構穩定性。隨著溫度升高，材料強度通常會下降：316 不銹鋼在室溫下的屈服強度約 205 MPa,500℃時降至約 125 MPa;9Cr-1Mo 合金鋼 (P91) 在室溫下的屈服強度為 450 MPa,600℃時降至 225 MPa。高溫環境可能導致材料蠕變、氧化和組織變化，影響其長期使用性能。評估需關注材料的熱膨脹系數 (碳鋼 12×10⁻⁶/℃, 不銹鋼 16×10⁻⁶/℃) 和導熱系數 (碳鋼 43 W/m・K, 不銹鋼 16 W/m・K) 等參數，這些因素直接影響著管道在溫度波動下的應力狀態。材料高溫極限使用溫度也是選材的重要指標：碳鋼通常限制在 425℃以下，鉻鉬鋼可用于 450~550℃, 奧氏體不銹鋼適用于 650℃以下，而鎳基合金可在 800℃以上環境中長期工作。對特殊高溫工況，還需考慮材料與高溫介質的相容性，防止高溫腐蝕等特殊失效形式。

2.3 經濟性評估

經濟性評估是管道材料選用的重要考量因素，需從全生命周期成本角度進行分析，管道系統總成本包括初始材料采購和安裝費用，以及后期維護、更換和因失效帶來的生產損失等間接成本。不同材料的成本差異顯著：碳鋼價格為 5~8 元 /kg,316L 不銹鋼約 35~45 元 /kg, 哈氏 C-276 合金達 300~400 元 /kg。耐腐蝕性能好的材料雖初始投資高，但維護費用低，更換周期長，在全生命周期內可能更經濟，硫酸環境中碳鋼管道使用壽命僅 2~3 a,316L 不銹鋼可達 8~10 a, 哈氏合金可達 20~25 a。經濟性評估通常采用凈現值法或內部收益率法，將未來維護和更換成本折現到當前，與初始投資一起考慮，并經過敏感性分析評估材料價格波動、使用壽命變化等因素對總成本的影響。

3、管道材料選用的系統化方法與決策流程

3.1 材料選用原則

化工管道材料選用原則是指導材料決策的基本準則，體現了對安全、經濟與技術的綜合考量。安全可靠性原則要求所選材料必須滿足工藝條件和安全標準，確保設計壽命內不發生材料失效導致的安全事故；技術適用性原則強調材料性能與使用環境的匹配，如強腐蝕環境優先考慮耐腐蝕材料，高溫工況選擇耐熱材料；經濟合理性原則要求在滿足技術要求的前提下，追求全生命周期成本最優，而非僅考慮初始投資。標準化原則鼓勵采用國家或行業標準推薦的材料，便于采購和質量控制。實用性原則關注材料的可加工性、可焊接性和維修便利性等實際因素，這些原則相互關聯、相互制約，實際選材過程中需進行綜合權衡，根據項目具體情況確定各原則的優先級和取舍方案。

3.2 材料選用決策流程

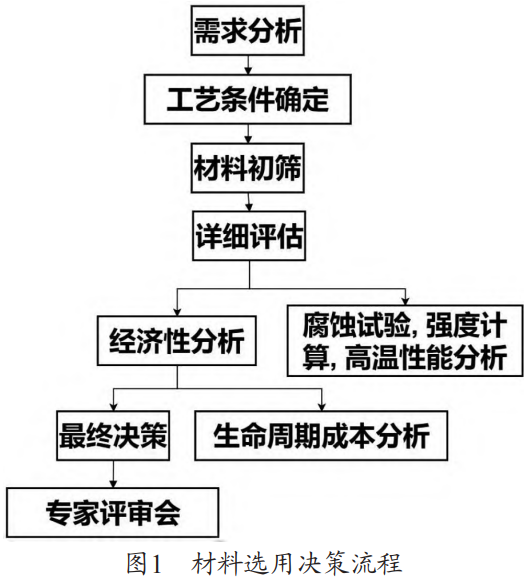

化工管道材料選用決策流程是一個從需求分析到最終確定的系統化過程，通常包括工藝條件確定、材料初篩、詳細評估和最終決策四個主要階段，如圖 1。流程始于對工藝系統的深入分析，明確介質成分、濃度、溫度、壓力等關鍵參數，并評估工藝波動范圍和極限工況。基于工藝條件，進行材料初步篩選，排除明顯不適用的材料，形成候選材料清單，隨后對候選材料進行詳細性能評估，包括腐蝕試驗、強度計算和高溫性能分析等，綜合考慮材料的技術適用性。對技術評估合格的材料再進行經濟性分析，計算全生命周期成本，包括初始投資、維護費用和更換成本等。最終決策階段需要綜合各方面因素，必要時召開專家評審會，對重要或特殊管道做出集體決策。



3.3 特殊工況下的材料選用策略

特殊工況下的管道材料選用需針對極端條件制定專門解決方案。高溫工況中，當溫度超過 550℃時，需采用耐熱合金鋼或鎳基合金替代普通碳鋼和不銹鋼。如某煤化工項目合成氣管道在 650℃高溫下，選用含鎳 25%、鉻 20% 的 800H 合金，有效解決了高溫蠕變和氧化問題。強腐蝕環境中，宜采用特種合金、非金屬材料或復合結構；典型案例是氯堿行業濕氯氣管道采用襯四氟乙烯的鋼管，既保證了耐腐蝕性，又維持了足夠的機械強度。低溫工況需重點關注材料的低溫脆性，液化天然氣管道通常選用 9% 鎳鋼或奧氏體不銹鋼保持低溫韌性。高壓工況則要求材料具備極高強度和可靠性，超臨界裝置普遍采用 P91、P92 等高強度合金鋼。復合工況可能需要定制化解決方案，如陶瓷復合材料或特種涂層，滿足極端條件下的綜合使用要求。

4、結論

本研究分析了化工管道材料的選擇方法和決策過程，研究發現選材時要遵循安全性、適用性和經濟性這三個基本原則，考慮到工藝要求、材料性能和成本因素，金屬和非金屬材料各有優勢和不足，需要根據具體的工作條件來選擇。全生命周期的成本分析表明，選對材料可以大大延長使用壽命，減少維修費用，提升系統的可靠性。未來的研究要重點關注新材料的使用和數字技術在選材決策中的應用，進一步提高化工管道系統的安全性和經濟性。

參考文獻

[1] 朱艷榮。化工設計過程中管道材料的選用研究 [J]. 中國科技期刊數據庫 工業 A,2024 (3):61-64.

[2] 買濤。化工設計過程中管道材料的選用研究 [J]. 化工管理，2020 (4): 145-146.

[3] 李詠。化工設計過程中管道材料的選用研究 [J]. 石油石化物資采購，2023 (2): 50-52.

[4] 余蘇蘇。化工設計過程中管道材料材質的選用研究 [J]. 山東化工，2021, 50 (9): 169-170.

[5] 孫焰。化工設計中管道材料材質的選用分析 [J]. 中文科技期刊數據庫 ( 全文版) 工程技術，2024 (6): 149-152.

（注，原文標題：化工設計過程中管道材料的選用研究）

---
