TC11(α+β)兩相鈦合金(Ti-6.5Al-3.5Mo1.5Zr-0.3Si)強度和疲勞極限高、密度小、熱膨脹系數低,廣泛應用于航空發動機固定體、后接頭以及壓氣機盤等重要結構件[1-3]。TC11鈦合金熱加工成形溫度范圍窄、變形抗力大,鍛件微觀組織對成形工藝敏感,鍛件局部的變形差異易導致產品顯微組織不均勻,嚴重影響產品質量的穩定性[4-5]。針對TC11兩相鈦合金的變形行為,張雪敏等[6]通過熱壓縮實驗獲得了合金的本構方程;朱寧遠等[7]研究了TC11鈦合金動態再結晶高溫本構模型;孫新軍等[8]對TC11鈦合金熱壓縮過程中的雙相區組織演變機理進行了分析;陳慧琴等[9]研究了TC11鈦合金的高溫流變行為及組織演變。通過這些研究,確定了TC11鈦合金的雙相區變形溫度約為890~980℃。為探討TC11鈦合金在雙相溫度區間進行模鍛時應變速率和變形量對微觀組織的影響規律,本文擬開展熱壓縮試驗,系統分析應變速率和變形量對TC11鈦合金熱壓縮變形后組織的影響,為鍛造工藝的確定和優化提供依據。

1、實驗流程

本文采用金相法測得TC11鈦合金坯料的β轉變溫度約為1000℃,按照熱壓縮標準試樣尺寸[10]從鍛件中切取Φ10mm×15mm的熱壓縮試樣,并采用Gleeble-3800熱模擬機進行熱壓縮實驗,具體參數如表1所示。熱壓縮后的試樣沿中軸線切開,制成金相試樣,采用Kroll試劑(2ml的HF+6ml的HNO₃+100ml的H₂O)對研磨拋光后的樣品進行腐蝕,并通過ZEISSAxiolab5光學顯微鏡進行了金相分析;對研磨試樣電解拋光后,采用牛津Nordlymax3型場發射掃描電鏡進行電子背散射衍射(ElectronBackscatteredDiffraction,EBSD)表征,操作電壓為20kV,掃描步長為0.5μm。

表 1 TC11 鈦合金的熱壓縮參數

編號	坯料溫度 /℃	應變速率 /s⁻¹	變形量 /%
1#	890	0	0
2#	890	0.001	20
3#	890	0.001	40
4#	890	0.001	60
5#	890	0.01	60
6#	890	0.1	60
7#	890	1	60

2、實驗結果

2.1初始組織

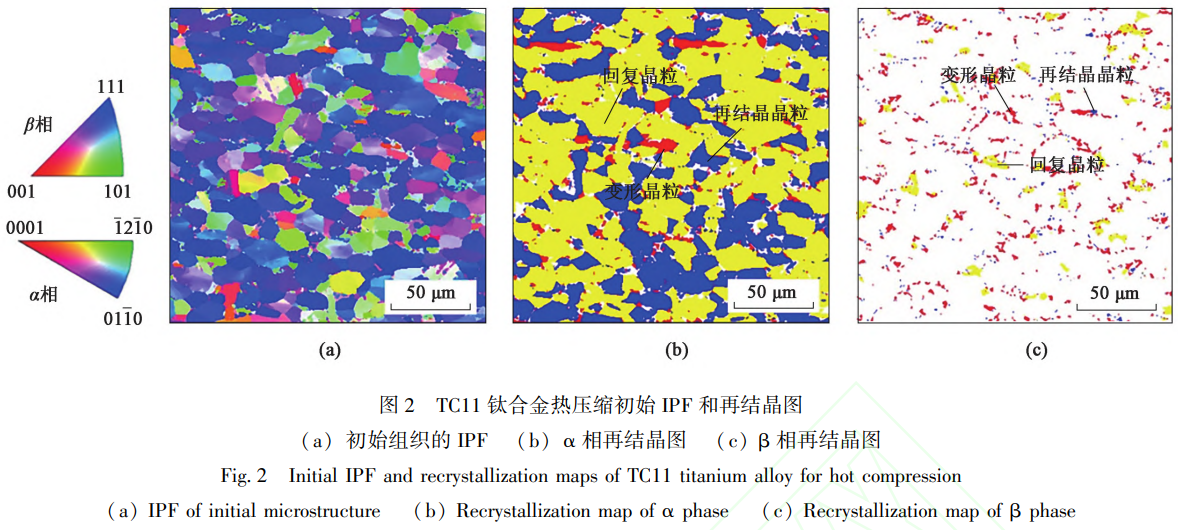

熱壓縮試樣在Gleeble-3800熱模擬機中以10℃·s^-1的速度升溫至890℃,保溫5min后立即水淬,獲得如圖1所示的TC11鈦合金熱壓縮初始態組織。熱壓縮前的初始組織為α+β雙相組織(圖1a),初生α晶粒尺寸不均勻,平均尺寸約為20μm,統計得到α相的含量約為76%,β相的含量約為24%(圖1b)。圖2為沿ND觀察的反極圖(InversePoleFigure,IPF)以及α相(HCP結構)和β相(BBC結構)的再結晶圖,選用視場尺寸為200μm×200μm。由圖2a可知,熱壓縮前初始α相以橢圓狀或者等軸狀緊密排布,β相則存在于α相晶粒間隙中。據IPF統計,α相織構為常見的[112-0]∥ND強變形織構及及[101-0]∥ND變形織構。圖2b和圖2c的再結晶圖中,藍色代表再結晶晶粒,黃色代表回復晶粒,紅色對應于未發生回復再結晶的變形晶粒,可見,在890℃保溫5min后,α相的再結晶程度高于β相。

2.2應變速率對組織的影響

當變形溫度為890℃時,不同應變速率下TC11鈦合金熱壓縮60%后的組織如圖3所示。圖3a為應變速率為0.001s^-1的組織,β組織發生扭折變形,部分α相發生了不同程度的彎曲,甚至破碎。同時,由于應變速率較低,變形緩慢,此時α相的位錯密度較高,其在動態再結晶過程中充分等軸化,產生了少量的等軸和近似等軸組織;另外,變形時間較長,初生α相有充足的時間溶解于基體,與初始組織相比,圖3a中的α相較少,約為54%,而β相約為46%。圖3b為應變速率為0.01s^-1的組織,片層α相發生球化,但球化程度相比應變速率為0.001s^-1時更低,α相含量增加至60%。當應變速率為0.1s^-1時,α晶粒以板條狀和橢圓狀為主,保留大量變形特征,此時α相含量約為65%(圖3c)。當應變速率為1s^-1時,α相以扭折變形的初生組織為主,等軸晶粒極少,α相占比約為72%,接近變形前的α相含量(圖3d)。可見,隨應變速率增加,材料在高溫停留的時間變短,初始α相含量增加,等軸化不充分,變形特征明顯。

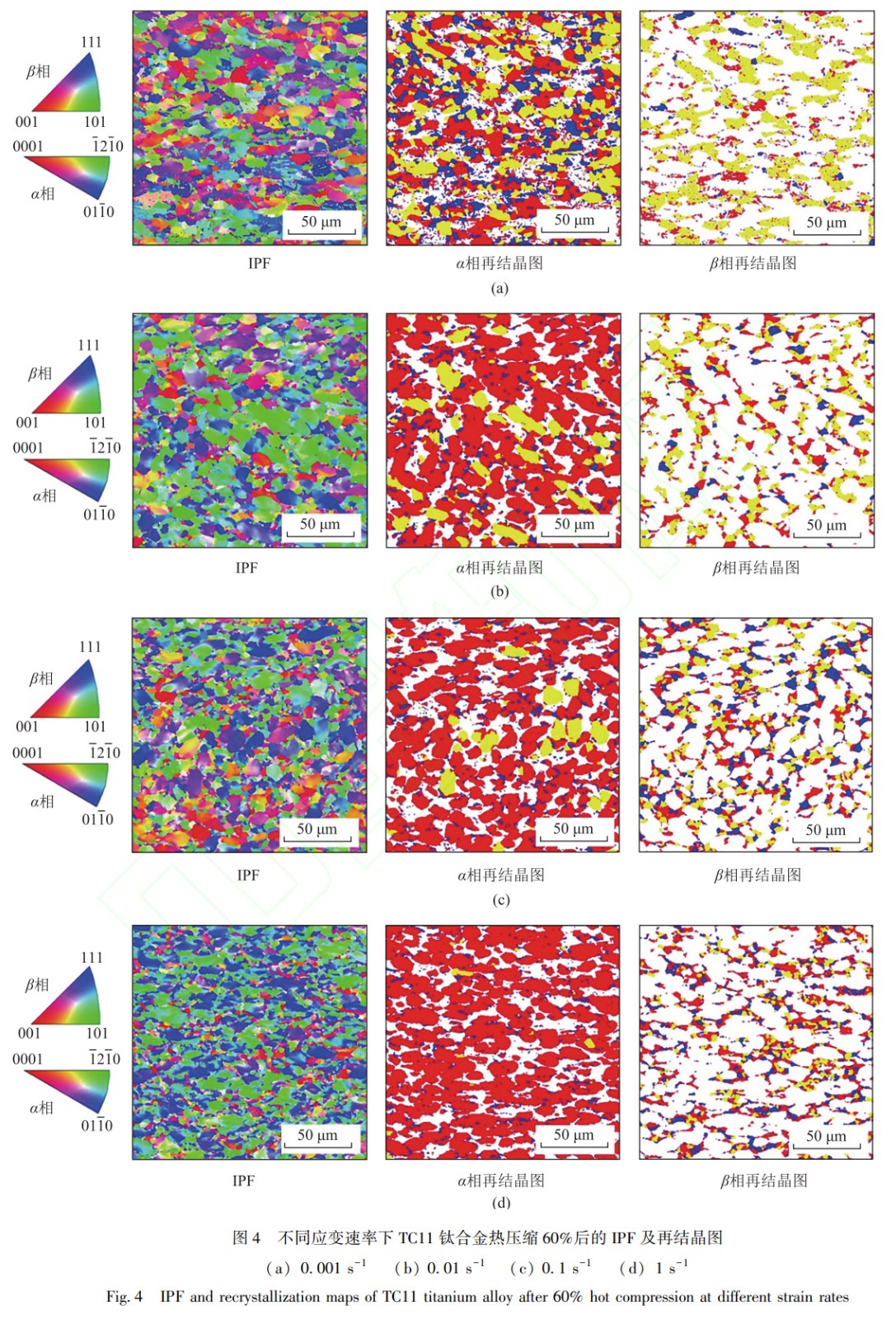

當變形溫度為890℃,不同應變速率ε·下TC11鈦合金熱壓縮60%后的IPF及α相、β相再結晶圖(沿ND觀察)如圖4所示,根據圖4的結果統計得到的α相、β相體積分?jǐn)?shù)隨應變速率ε變化情況如圖5所示。由圖4中的IPF可知,應變速率增大對變形組織的[112-0]∥ND和[101-0]∥ND取向沒有太大影響。應變速率對于組織形貌的影響與高溫變形時間直接相關,應變速率越高,變形時間越短,變形后的組織以片層α相和帶有變形特征的等軸α相為主,如圖4中的α相再結晶圖所示。當應變速率為0.001s^-1時(圖4a),α相組織破碎不完全,但變形時間較長,產生較多再結晶晶粒,實現等軸化,此時再結晶體積分?jǐn)?shù)為26%;隨著應變速率增加至0.01s^-1(圖4b),α相等軸化程度降低,再結晶體積分?jǐn)?shù)大幅降低至8%左右;應變速率增加到0.1s^-1(圖4c),α相再結晶體積分?jǐn)?shù)仍維持在8%左右,大部分α晶粒處于再結晶未激活的狀態。由圖4d可知,應變速率增加至1s^-1時,變形在很短的時間內完成,α相再結晶不充分,等軸晶體積分?jǐn)?shù)減少為6%,而變形晶粒占比約為93%。

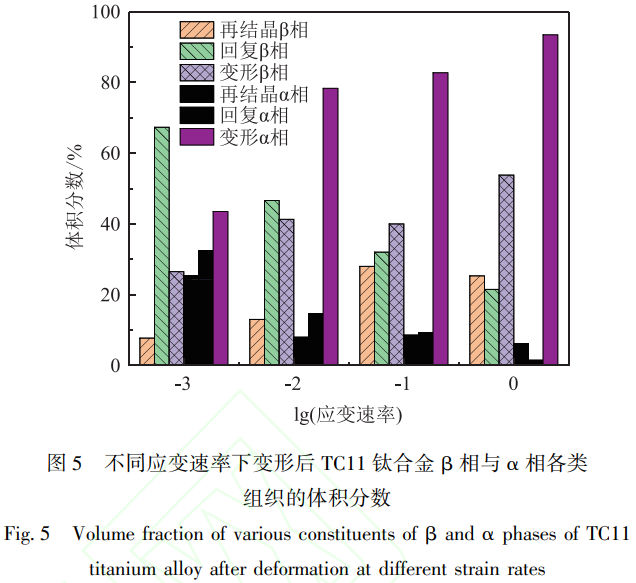

由圖5可知,在應變速率由0.001s^-1提升至0.1s^-1的過程中,β相再結晶程度逐漸提升,由7.35%提升至28.1%;而應變速率提高至1s^-1后,β相再結晶程度略微下降。有研究指出,鈦合金中,體心立方結構(BCC)且高鋁含量的β基體具有較高的層錯能,在變形過程中更傾向于發生動態回復(DynamicRecovery,DRV)[11-13]。此外,雙相鈦合金熱變形過程中的等軸α相優先在β晶界處形成,釘扎β晶粒,阻礙β晶界遷移,阻止晶粒長大,延緩其再結晶行為[13]。因此,在應變速率為0.001s-1時,β相優先發生動態回復,形變儲能累積較慢,不足以激活動態再結晶(DynamicRecrystallization,DRX);而應變速率增大至0.01~1s^-1時,晶粒的變形儲能逐漸增大,達到DRX臨界值,促使β相發生動態再結晶。另外,從圖4中的α相再結晶圖可知,低應變速率(0.001s^-1)變形時,α相發生再結晶,細小的α等軸晶彌散分布,釘扎和阻礙了β相的晶界遷移,抑制β相再結晶;隨應變速率增大,α相更傾向于形成片狀結構,對β相晶界的釘扎作用減弱。

分析應變速率對TC11鈦合金組織形貌的影響發現,在低應變速率變形時,α相再結晶充分,β相偏向動態回復,再結晶程度較低。隨應變速率的提升,變形時間縮短,α晶粒再結晶不充分,再結晶程度降低,同時,由于變形儲能增加及α釘扎作用減弱,β相的再結晶程度上升。

2.3變形量對組織的影響

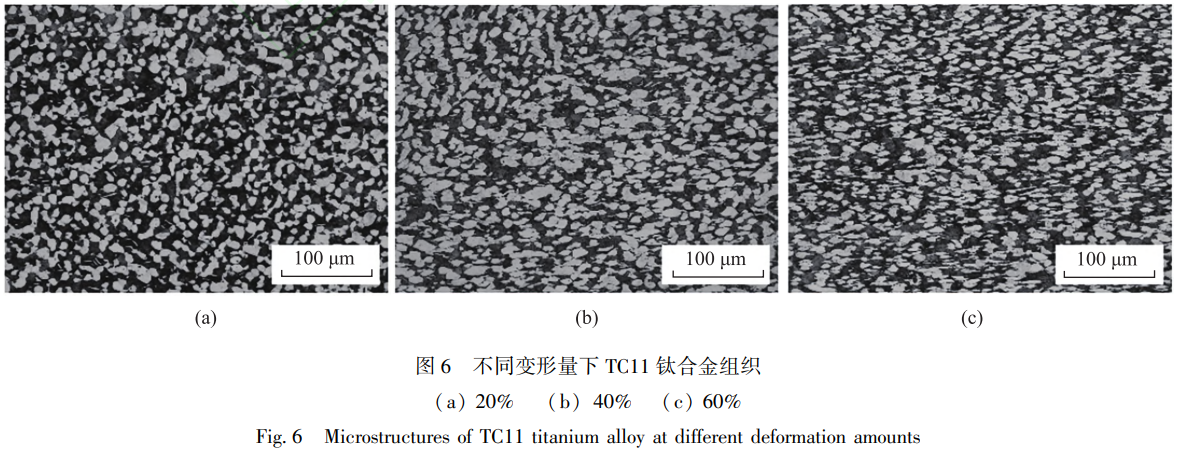

圖6為變形量為20%、40%和60%時的熱壓縮金相組織。隨變形量增大,初生相αp變形嚴重,同時發生晶粒破碎,大量細小的α等軸晶產生于破碎晶界處,再結晶α相呈現橢球狀,未再結晶的α相保留片狀變形組織特征(圖6c)。

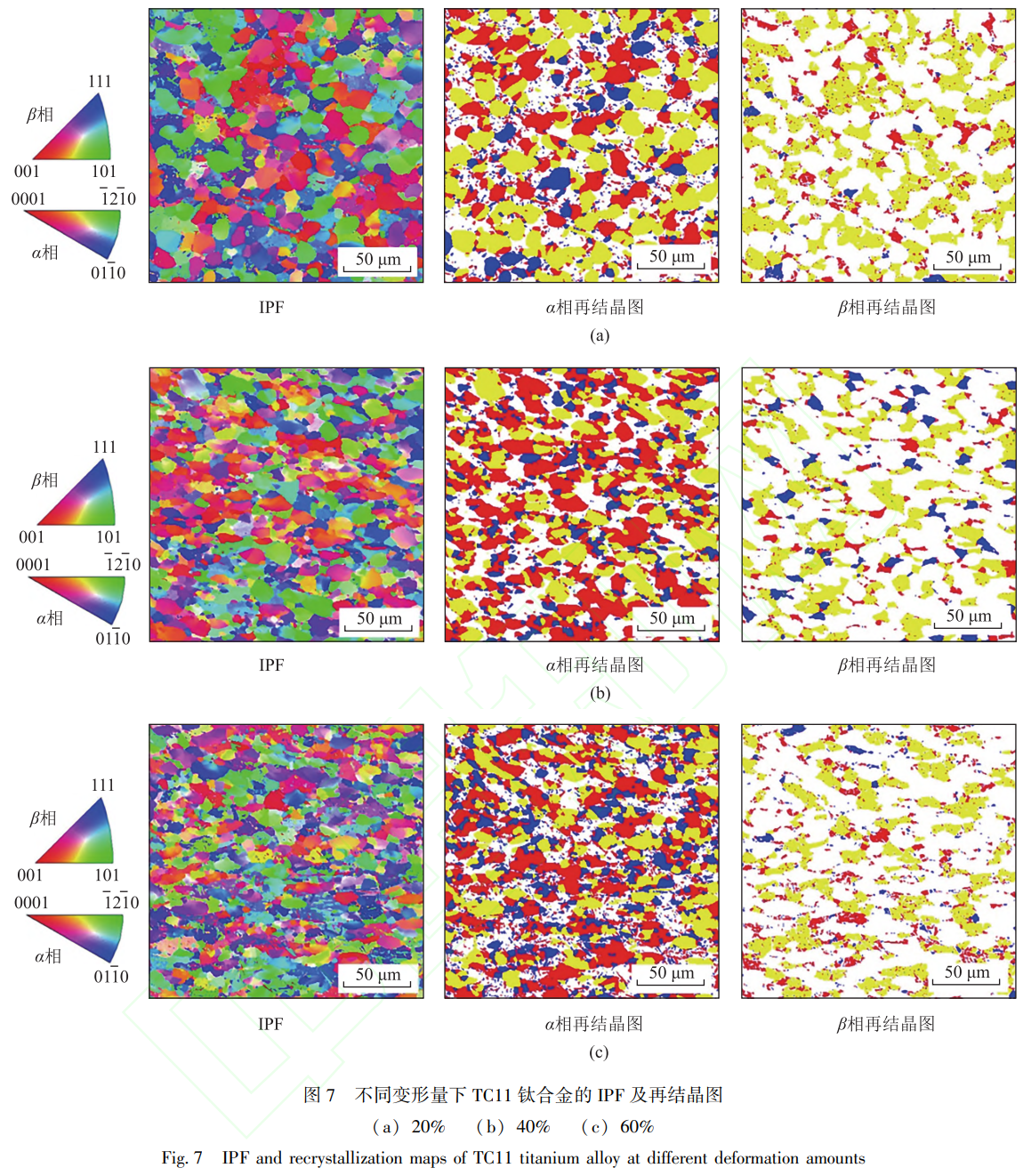

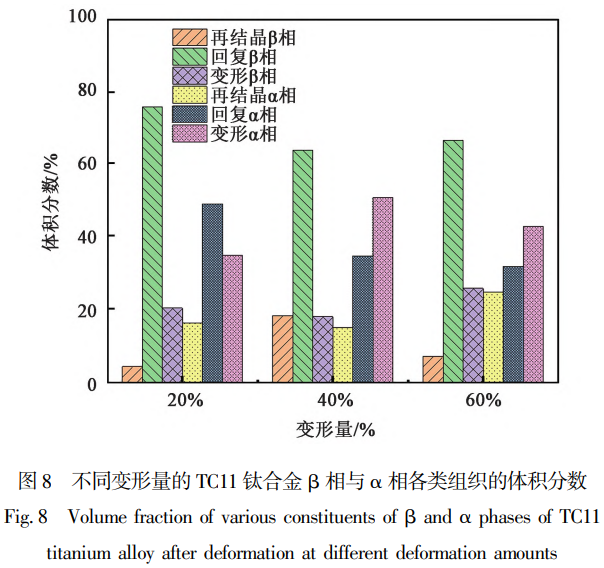

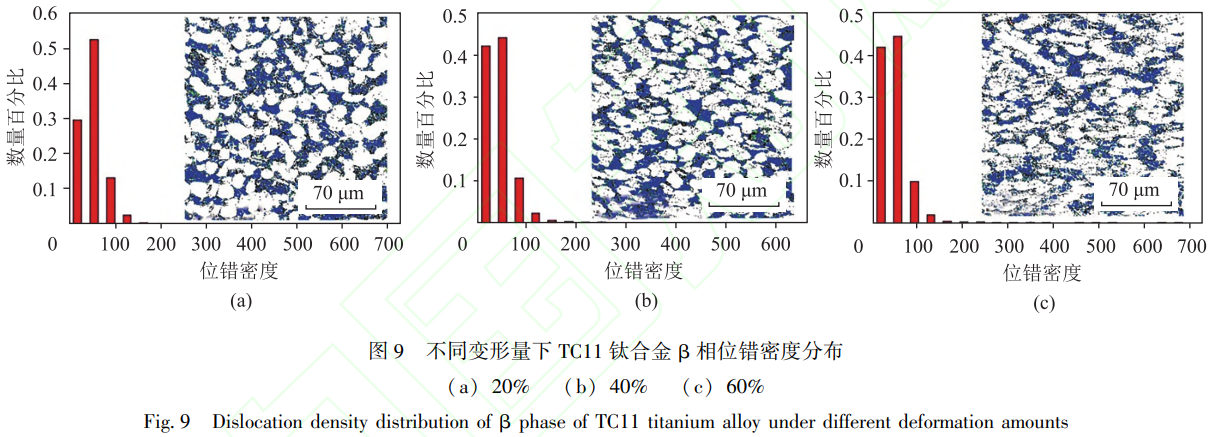

圖7為應變速率為0.001s^-1、不同變形量的TC11鈦合金的IPF組織與α相、β相再結晶圖,根據圖7的結果統計得到,α相和β相的體積分?jǐn)?shù)隨變形程度的變化情況如圖8所示。α相再結晶程度隨變形量的增加而增加,再結晶度從15%增加至26%左右。隨變形量增加至20%、40%和60%,β相再結晶程度隨著變形量先增加后減少,β相再結晶晶粒體積分?jǐn)?shù)由5%升至23%后又降低至10%。根據前述研究結果,β相在低應變速率變形過程中,更傾向于動態回復,回復晶粒占比極高,主要軟化機制為動態回復,動態再結晶程度總體較低。另外,根據崔振鐸等[15]的研究,連續應變使晶粒儲存畸變能增加,當儲能滿足DRX臨界條件時開始發生再結晶形核。但應變增大的同時,高的層錯能導致部分位錯湮滅,位錯密度迅速下降,位錯密度下降至臨界條件以下時,再結晶形核被抑制,導致再結晶程度降低[12-15]。鈦合金層錯能高,窄擴展位錯寬度β相容易發生交滑移,位錯在晶界處堆積較少,交滑移過程中博格斯矢量大小相同,但方向相反的位錯相互抵消使得位錯密度下降。圖9為不同變形量下TC11鈦合金β相位錯密度分布,當變形量超過40%后,β相位錯密度下降至較低水平,動態再結晶進展放緩。與此同時,β相在低應變速率變形過程中,更傾向于發生動態回復[16-17],因此再結晶晶粒的占比降低,回復晶粒占比提升。

由變形程度對組織的影響結果可知,低應變速率變形時,變形程度增加,初生α相及基體β晶粒被壓扁、拉長甚至破碎。變形量積累至一定程度時,兩相均發生再結晶,但α相的再結晶先于β相的再結晶,且隨著變形量的增大,α相再結晶程度不斷增加,β相再結晶程度先增后減。

3、結論

(1)熱壓縮過程中初生α相先于β相發生再結晶,α再結晶晶粒呈現扁球狀,未再結晶晶粒保留片狀的變形組織特征。

(2)隨著應變速率增加,初生α相含量增加,片層狀α相球化程度降低,α相以動態回復為主,動態再結晶程度降低;β相以動態再結晶為主導,再結晶度隨著應變速率的增加而增加。

(3)低應變速率變形時,初生α相和β相的再結晶程度均較低,且隨著變形程度的增加,初生α相再結晶程度增加,β相以動態回復為主,再結晶程度先增加后降低。

參考文獻:

[1]李曉芹.鍛造加熱溫度對TC11合金組織性能的影響[ J].熱加工工藝, 1999, 28 (3): 30-32.

LiXQ. Influenceofheat-tempratureofforgingonthemicrostructure propertyofTC11alloy [J]. HotWorkingTechnology,1999, 28 (3): 30-32.

[2]LiMQ,LiuXM,XiongAM. PredictionofthemechanicalpropertiesofforgedTC11titaniumalloybyANN [ J]. JournalofMaterialsProcessingTechnology,2002,121 (1):1-4.

[3]BoyerRR. Anoverviewontheuseoftitaniumintheaerospaceindustry [J]. MaterialsScienceandEngineering:A,1996,213 (1-2):103-114.

[4]曾衛東,周義剛.冷速對TC11合金β加工顯微組織和力學 性能的影響[J].金屬學報, 2002, 38 (12): 1273-1276.

ZengWD,ZhouYG. InfluenceofcoolingrateonmicrostructureandmechanicalpropertiesofbataprocessedTC11alloy [J]. ActaMetallurgicaSinica, 2002, 38 (12): 1273-1276.

[5]朱磊,張麥倉,董建新,等. TC11合金本構關系的建立及其 在盤件等溫鍛造工藝設計中的應用[ J].稀有金屬材料與工 程, 2006, 35 (2): 253-256.

ZhuL,ZhangMC,DongJX,etal. Constitutiverelationshipoftc11alloyanditsapplicationinhotdieforgingprocessofdisccomponent usingfiniteelementmethod [ J]. RareMetalMaterialsandEngineering, 2006, 35 (2): 253-256.

[6]張雪敏,曹福洋,岳紅彥,等. TC11鈦合金熱變形本構方程的 建立[J].稀有金屬材料與工程, 2013, 42 (5): 937-941.

ZhangXM,CaoFY,YueHY,etal. Establishmentofconstitutive equationsofTC11alloyduringhotdeformation [ J]. RareMetalMaterialsandEngineering,2013, 42 (5): 937-941. [7] 　朱寧遠,陳秋明,陳世豪,等. TC11鈦合金動態回復與動態 再結晶高溫本構模型研究[J].有色金屬科學與工程,2024, 15 (1): 58-66.

ZhuNY,ChenQM,ChenSH,etal. Studyonhigh-temperature constitutivemodelofTC11titaniumalloydynamicrecoveryanddynamicrecrystallization [J]. NonferrousMetalsScienceandEngineering,2024, 15 (1): 58-66.

[8]孫新軍,白秉哲,顧家琳,等. TC11合金熱變形行為及Z-D關系的研究[J].稀有金屬, 2000, 24 (3): 171-177.

SunXJ,BaiBZ,GuJL,etal. Studyonhotdeformationbehaviors andZ-Drelationship [ J]. ChineseJournalofRareMetals,2000, 24 (3): 171-177.

[9]陳慧琴,林好轉,郭靈,等. TC11鈦合金高溫流變行為及組 織演變[J].航空材料學報, 2007, 27 (3): 1-5.

ChenHQ,LinHZ,GuoL,etal. HotdeformationbehaviorandmicrostructureevolutionofTC11alloy [J]. JournalofAeronautical Materials,2007, 27 (3): 1-5.

[10] GB/ T44030—2024,金屬材料　高溫壓縮試驗方法[S]. GB/ T44030—2024, Metallicmaterials—Compressiontestmethod atelevatedtemperature [S].

[11] WeissI,SemiatinSL. Thermomechanicalprocessingofbetatitanium alloys—anoverview [ J]. MaterialsScienceandEngineering: A,1998,243 (1-2):46-65.

[12] TamirisakandalaS,BhatRB,VedamBV. Recentadvancesinthedeformationprocessingoftitaniumalloys [ J]. JournalofMaterials EngineeringandPerformance,2003,12 (6):661-673.

[13] ChenYT,WangK,RenZ. Interactionbetweenphasetransformation andstaticrecrystallizationduringannealingofrolledTC18titaniumalloy [ J]. JournalofMaterialsScience&Technology,2024,202:1-15.

[14] LütjeringG. Influenceofprocessingonmicrostructureandmechanical propertiesof(α+β)titaniumalloys [J]. MaterialsScience andEngineering:A,1998,243 (1-2):32-45.

[15]崔振鐸,劉華山.金屬材料及熱處理[M].長沙:中南大學 出版社,2010. CuiZD,LiuHS. MetalMaterialsandHeatTreatment [ M]. Changsha:CentralSouthUniversityPress,2010.

[16]姜玉強,王敏博,張翼飛,等. TC21鈦合金熱變形及動態再 結晶行為[J].鍛壓技術, 2024, 49 (12):180-187.

JiangYQ,WangMB,ZhangYF,etal. HotdeformationanddynamicrecrystallizationbehaviorofTC21titaniumalloy [ J]. Forging&StampingTechnology,2024, 49 (12):180-187.

[17]李超,張松,藺永誠. TC18鈦合金雙道次熱變形過程中微觀組 織及織構的演變規律[J].鍛壓技術,2024, 49 (7): 81-89.

LiC,ZhangS,LinYC,MicrostructureandtextureevolutionlawofTC18titaniumalloyduringdouble-passhotdeformationprocess [J]. Forging&StampingTechnology,2024, 49 (7): 81-89.

（注，原文標題：TC11鈦合金熱壓縮組織演變及動態再結晶）

---
