TC4鈦合金(Ti-6Al-4V)作為一種典型的α+β雙相合金，憑借其高比強度、優異的耐腐蝕性及生物相容性，被廣泛應用于航空航天、醫療器械及海洋工程等領域。然而，其力學性能高度依賴于加工過程中的組織演變。熱變形工藝(如鍛造、軋制)通過調控動態再結晶程度與α片層厚度，直接影響材料的強韌性匹配。因此，明確變形量對TC4合金組織與性能的影響規律，對優化工藝參數、提升零部件服役性能具有重要意義。現有研究表明，TC4合金在熱變形過程中，α相動態再結晶程度與變形量呈正相關，但過量變形可能導致微裂紋產生，進而削弱材料韌性。此外，變形量對α相形態(等軸狀或片層狀)的調控作用顯著影響材料的強韌性。然而，針對寬范圍變形量(40%～80%)下TC4方棒的綜合性能研究仍存在不足，尤其是強塑性協同優化區間需進一步明確。

一、研究內容與方法

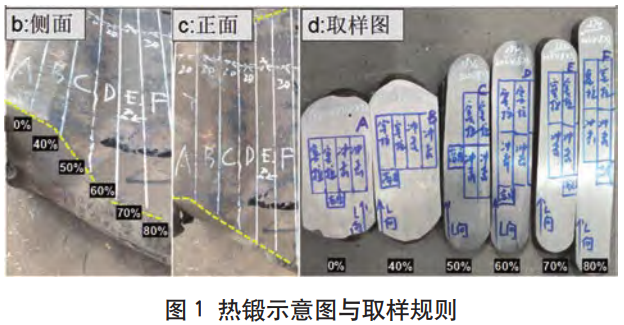

本文以TC4鈦合金方棒為研究對象，化學成分如表1所示，方棒經過開坯鍛造+單相區鐓拔+雙相區熱鍛工藝最終實現40%～80%變形量(圖1)，并設置空白對照(未變形)，通過顯微鏡(OM)表征不同變形量試樣的顯微組織，結合拉伸試驗與沖擊試驗量化塑韌性指標，系統揭示變形量對組織-性能關聯性的影響機制，并篩選出強韌性匹配最佳的工藝窗口。

表 1 鑄錠化學成分（%，質量分數）

位置	Al	V	Fe	C	N	H	O
頭	6.6	4.3	0.20	0.009	0.007	0.0013	0.17
中	6.6	4.3	0.20	0.02	0.009	0.0017	0.16
底	6.6	4.2	0.20	0.008	0.009	0.0015	0.17

二、顯微組織演變規律

微組織演變規律對圖2所示不同變形量下的顯微組織演變進行分析，可得出以下規律：未變形狀態下，材料呈現典型等軸組織特征，初生α相平均尺寸約為20μm，α片層呈現較大寬厚比，且β轉變組織占比相對較低；當變形量提升至40%～60%區間時，組織逐漸演變為由等軸α相和β轉變組織構成的雙態組織，其中等軸α相體積分數較原始組織下降15%～20%，同時β轉變組織中的α片層呈現明顯細化趨勢；在70%～80%高變形量條件下，由于熱鍛加工過程中的溫升效應，促使等軸α相體積分數進一步降低至30%以下，此時顯微組織以β轉變組織為主，其內部α片層經劇烈塑性變形后顯著細化，寬度最小為0.5～1μm，并且長寬比進一步增大。

三、性能分析

1、強度與塑性指標

表2為方棒不同變形量性能數據，由表可知：抗拉強度與屈服強度隨變形量增加呈先升后降趨勢，50%變形量時，抗拉強度與屈服強度分別達927.5MPa和860MPa，強度提升歸因于細晶強化與位錯強化協同作用；而超過50%后，強度小幅下降；斷后伸長率與斷面收縮率在50%變形量時同步優化(A=18%，Z=47.5%)，表明材料兼具高塑性儲備與均勻變形能力；高變形量下，斷面收縮率雖增至50%，但斷后伸長率波動顯著(17%～15.5%)，反映局部脆性斷裂傾向。

表 2 TC4 方棒不同變形量性能數據

項目	未變形			40% 變形量			50% 變形量			60% 變形量			70% 變形量			80% 變形量
	實測值	實測值	均值	實測值	實測值	均值	實測值	實測值	均值	實測值	實測值	均值	實測值	實測值	均值	實測值	實測值	均值
Rₘ/MPa	945	895	920	905	935	920	925	930	928	925	890	908	930	925	928	930	925	928
Rₚ₀.₂/MPa	875	820	848	830	860	845	860	860	860	860	815	838	850	850	850	860	855	858
A/%	13.5	14.5	14	16	16.5	16.3	18.5	17.5	18	18.5	15.5	17	14.5	16.5	15.5	15.5	16.5	16
Z/%	42	46.5	44.3	42	36.5	39.3	49.5	45.5	47.5	49.5	50.5	50	43.5	48.5	46	47	45	46
KU₂/J	42	38	40	40	38	39	38	35	36.5	36	40	38	40	40	40	36	44	40

2、沖擊韌性

沖擊吸收能量(KU2)在50%變形量時均值為36.5J，較材料未變形情況下降8.5%，但數據離散度最低(標準差±1.5J)，表明韌性穩定性最佳。80%變形量時，KU2回升至40J，數據波動加劇(±4J)，實際服役可靠性降低。

3、強韌性匹配機制

50%變形量下，雙態組織協同強化效應顯著，其中細化的等軸α晶粒通過Hall-Petch效應提升強度；同時，均勻的雙態結構有效抑制裂紋擴展路徑，實現晶界強化與相界強化的協同作用，實現強度-塑性-韌性的最優平衡。

綜合組織與性能分析，50%變形量為強韌性匹配最佳區間。

強度指標：Rm與Rp0.2分別達峰值927.5MPa與860MPa，滿足高載荷結構件需求。塑性指標：A與Z均值分別為18%與47.5%，優于其他變形量。韌性穩定性：KU2離散度最低，抗動態沖擊性能可靠。

對比60%～80%變形量，盡管斷面收縮率略高，但沖擊吸收能量波動與強度下降表明其適用于靜態載荷場景，而50%變形量更適應復雜工況。

結論

⑴組織優化機制：在50%變形量條件下，TC4鈦合金的動態再結晶過程趨于充分且均勻，晶粒細化至約15μm，α相呈現高度等軸化分布。雙態協同強化效應顯著，其中細化的等軸α晶粒通過HallPetch效應提升強度；同時，均勻的雙態結構有效抑制裂紋擴展路徑，實現晶界強化與相界強化的協同作用，為材料綜合性能優化提供微觀基礎。

⑵性能峰值區間：試驗數據表明，50%變形量下材料呈現最優強塑性匹配，抗拉強度與屈服強度分別達到927.5MPa和860MPa，斷后伸長率和斷面收縮率同步優化至18%與47.5%，沖擊吸收能量穩定在36.5J(標準差±1.5J)。此狀態下，高強度指標與高塑性儲備的協同作用顯著，既滿足高載荷工況的強度需求，又通過均勻變形能力降低脆性斷裂風險，體現了強度-塑性-韌性三者的最佳平衡。

⑶工藝窗口建議：基于組織穩定性與性能可靠性，建議實際加工中將變形量控制在40%～60%之間。

具體而言，下限(40%)可避免低變形量(<40%)導致的鍛造力不能滲透到材料心部的問題；上限(60%)可規避高變形量(>60%)引發沖擊吸收能量離散度增加(±4J)等問題。

該工藝窗口兼顧生產效率與性能穩定性，適用于航空航天緊固件等對強韌性匹配要求嚴苛的領域。

（注，原文標題：TC4鈦合金方棒不同變形量對組織與性能的影響研究）

---

tag標簽:TC4鈦合金,熱變形工藝,TC4方棒

---
