引言

隨著科技的發展及人們對生活質量要求的日益提高，對輕質、高強材料的需求愈發迫切。鈦合金因其具有比強度高 [1-2]、低彈性模量 [3]、低密度 [4-5] 及良好的耐蝕性 [6] 等特性，在航空航天 [7-8]、石油工業 [9] 和船舶 [10] 等領域應用愈發廣泛，受到行業高度青睞。

某型航空發動機整流器作為航空發動機關鍵組成部件，其材料選用TC1鈦合金，核心功能為實現氣流的調控，要求焊接接頭需具備較高強度，且能承受大的交變應力作用而不產生裂紋等缺陷的能力，因此對焊接質量要求很高；此外鑒于該整流器具有復雜的薄壁結構，傳統氬弧焊、激光焊等方法容易引發難以控制的焊接變形，導致零件尺寸精度無法滿足設計要求，最終影響發動機的工作性能。

經綜合考量TC1鈦合金的焊接特性及整流器結構，在現有技術條件下，真空釬焊整流器是最合適的焊接方法。但目前對于TC1鈦合金真空釬焊方面的研究相對較少，為此，本課題通過對TC1鈦合金真空釬焊工藝及其性能進行探索，為整流器的真空釬焊奠定了科研基礎。

1、試驗條件

1.1 試驗用基材

所選用的基材為TC1鈦合金，其成分見表 1。

表 1TC1鈦合金化學成分 (質量分數) 單位:%

元素	Al	Mn	Ti	Fe	C	N	H	O
占比	1.76	1.67	其余	<0.1	0.022	0.0093	0.0022	0.078

1.2 試驗用釬料

本次試驗選用與其成分相近的 Ag-Cu-Ti、Ti-Zr-Cu-Ni、BTi3 等 3 種釬料。

2、結果與討論

2.1 釬料的選定

對采購的 Ag-Cu-Ti、Ti-Zr-Cu-Ni 和 BTi3 等 3 種釬料進行了差熱分析，差熱分析結果見表 2。

表 2 釬料差熱分析結果

釬料	固相線 /℃	液相線 /℃
Ag28Cu1.5Ti	776	788
Ti-Zr-Cu-Ni	842	871
BTi3	837	843

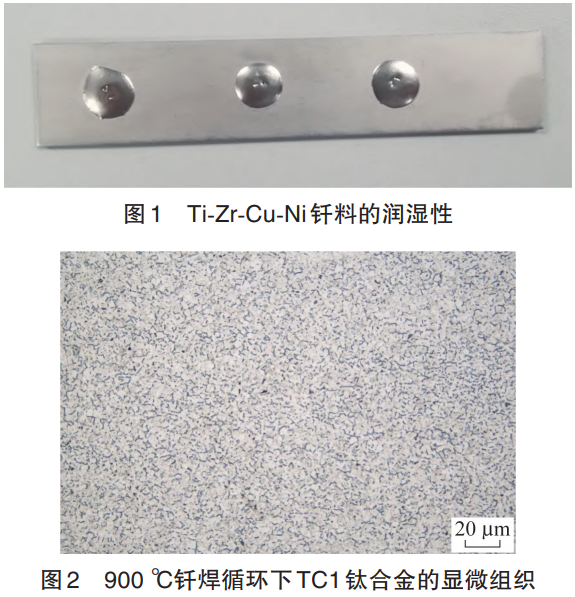

根據差熱分析結果及釬焊溫度設置原則，Ti-Zr-Cu-Ni 釬料的釬焊溫度接近 900℃，因此在 900℃的條件下，對 Ti-Zr-Cu-Ni 釬料開展潤濕性試驗，試驗結果如圖 1 所示。Ti-Zr-Cu-Ni 釬料在 900℃的釬焊溫度下呈光亮球狀形態，幾乎無鋪展現象，表明釬料在此釬焊溫度下的流動性較差，而釬料的流動性不足會使后續釬料對釬縫的填充產生不利的影響。若要改善釬料的鋪展性能，則需進一步提升釬焊溫度，根據材料手冊，TC1 材料組織轉變溫度為 920~930℃，當溫度達到此區間時，其基體組織會發生轉變。實際上，在釬焊溫度為 900℃時，TC1 鈦合金已經出現了組織轉變的情況，如圖 2 所示，故 Ti-Zr-Cu-Ni 釬料不適用于TC1鈦合金的釬焊。本文后續不再開展該釬料的研究，重點研究 Ag-Cu-Ti 和 BTi3 釬料 2 種釬料。

2.2 釬料的潤濕性和填隙性

2.2.1 Ag-Cu-Ti 釬料的潤濕性和填隙性

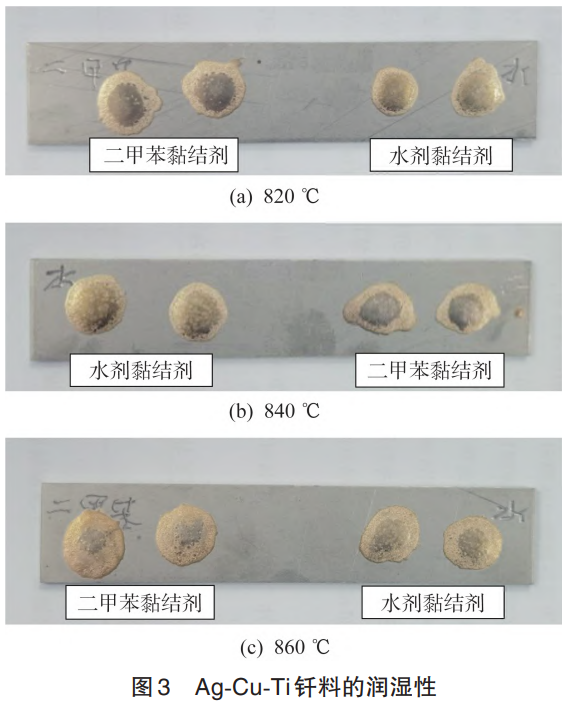

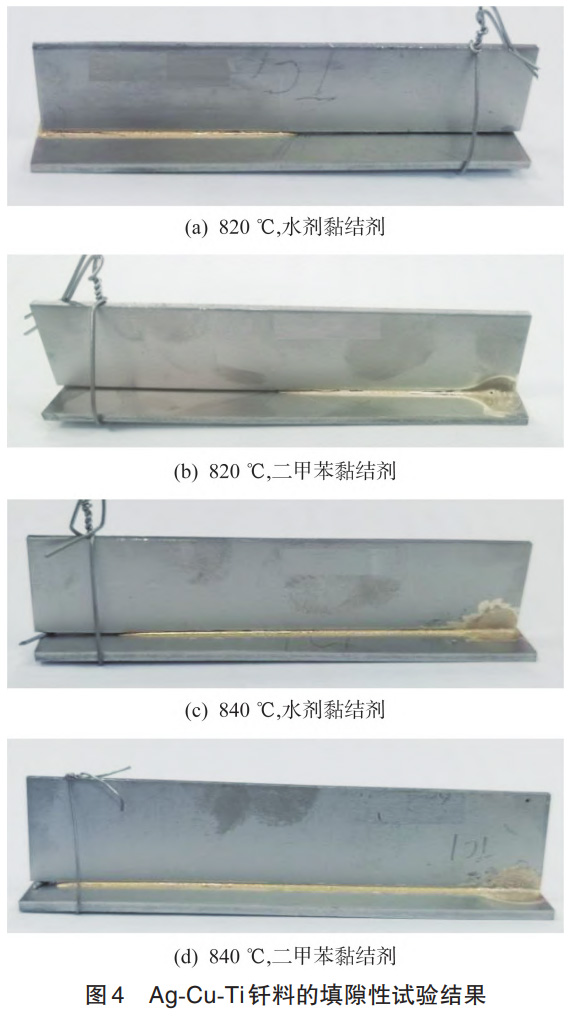

根據差熱分析結果，對 Ag-Cu-Ti 釬料分別在 820℃×15min、840℃×15min、860℃×15min 三組參數條件下對TC1鈦合金試片進行了釬料潤濕鋪展試驗，試驗過程中分別采用了水劑黏接劑和二甲苯黏接劑對釬料進行調制，結果如圖 3 所示。由圖 3 可知，在上述 3 組參數下，Ag-Cu-Ti 釬料均表現出良好的潤濕性；且在相同參數下，使用二甲苯黏結劑調制的釬料，其潤濕性和鋪展性顯著優于水劑黏結劑調制的釬料。但鑒于 860℃的釬焊溫度接近TC1鈦合金材料的組織轉變溫度，所以選取 820℃×15min、840℃×15min 兩組參數進行進一步的填隙性試驗，確定 Ag-Cu-Ti 釬料的最佳釬焊規范，填隙性試驗結果如圖 4 所示。由圖 4 可知，840℃×15min 時，釬料的填隙性最佳，填充長度達 116mm。

2.2.2 BTi3 釬料的潤濕性和填隙性

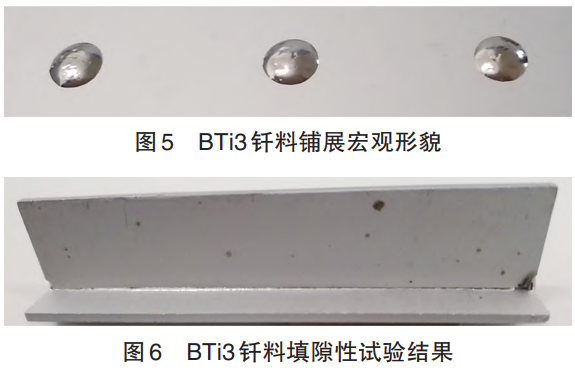

對于 BTi3 釬料，采用二甲苯黏結劑對其進行調制，在 860℃×15min 的工藝參數下，開展潤濕鋪展試驗，結果如圖 5 所示。由圖 5 可知，釬料展現出良好的潤濕性，表面呈金屬光澤。

在上述釬焊參數下對于 BTi3 釬料進行填隙性試驗，其結果如圖 6 所示。由圖 6 可知，BTi3 釬料在該釬焊參數下展現出良好的填充效果，填充長度達 115mm。

綜上所述，為保障TC1鈦合金真空釬焊過程中釬料良好的鋪展性和填隙性，進而保證釬焊質量，對于 Ag-Cu-Ti 釬料，推薦使用二甲苯黏結劑進行調制，釬焊規范為 840℃×15min；而對于 BTi3 釬料，推薦釬焊規范為 860℃×15min。

2.3 釬縫的性能測試

2.3.1 釬縫的剪切強度

因為鈦合金屬于特殊焊接材料，其表面對氧化反應具有較高的敏感性，為確保焊接質量，在焊接前需進行酸洗處理，為確定酸洗后焊接的時間控制，對比了酸洗后不同時間對釬焊縫的剪切強度。

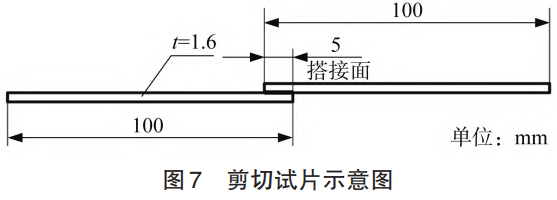

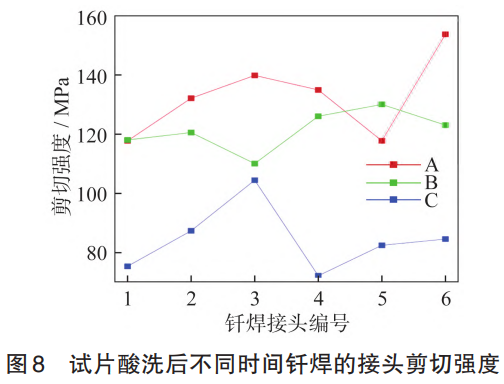

采用規格為 100mm×20mm 的TC1板材制備剪切強度測試試片，搭接示意圖如圖 7 所示，試驗選用 Ag-Cu-Ti 釬料進行釬焊，釬焊溫度為 840℃，保溫時間 15min。剪切強度測試結果如圖 8 所示，其中 A 組試片為酸洗后 24h 釬焊，B 組試片為酸洗后 96h 釬焊，C 組試片為酸洗后 140h 釬焊，每組試片均加工 6 個釬焊接頭，所有試片釬焊后均進行了 600℃×2~3h 的退火處理，經剪切強度測試斷裂部位均在釬縫處。由圖 8 可知，隨著酸洗后時間的增加，試片剪切強度整體呈下降趨勢，且酸洗后 140h 釬焊的接頭強度明顯低于酸洗后 24h 和 96h 釬焊的試片，基于此，為保證釬焊接頭強度，TC1 鈦合金釬焊的酸洗后釬焊時間應盡量控制在 96h 內。

2.3.2 釬縫耐腐蝕性能

由于某些鈦合金零件的服役環境，需要長期暴露在潮濕的環境中，本研究對 2 種適配性較好的釬料所形成的釬縫進行耐腐蝕性能測試。

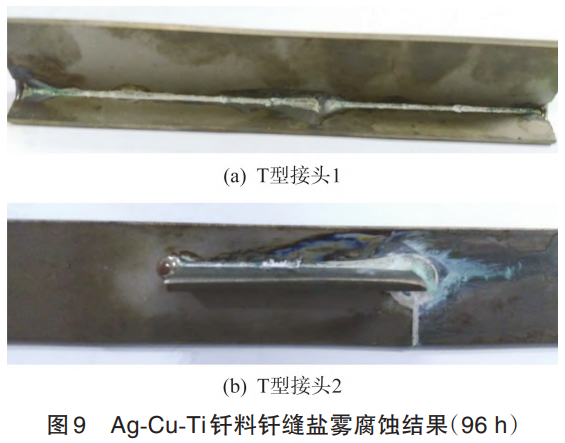

依據 GB/T 10125-2021 要求對 Ag-Cu-Ti 釬料釬焊 + 退火后的 2 個 T 型接頭釬焊縫開展了時長為 96h 的中性鹽霧腐蝕試驗，試驗結束后，試片置于常溫環境下放置 48h 進行后續觀察，結果顯示 2 個接頭的焊縫處釬料均出現嚴重腐蝕的現象，且伴隨白色和綠色腐蝕物產生，如圖 9 所示。

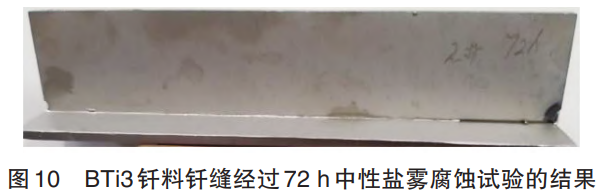

依據 GB/T 10125-2021 要求對 BTi3 釬料釬焊 + 退火 (先真空釬焊循環再退火處理) 后的 T 型接頭釬焊縫開展了時長為 48、72、96、120、144h 的中性鹽霧腐蝕試驗，試驗結束后，試片置于常溫環境下放置 48h 后觀察，結果顯示，所有試片釬焊縫處均未出現腐蝕現象及腐蝕物，其中經過 72h 中性鹽霧腐蝕試驗的結果如圖 10 所示。

綜上所述，Ag-Cu-Ti 釬料形成的釬縫耐鹽霧腐蝕性能較差，難以滿足三防要求；BTi3 釬料形成的釬縫耐鹽霧腐蝕性能較好，可滿足抗鹽霧腐蝕性能三防要求。

2.4 熱循環處理對TC1鈦合金基材的影響

為研究釬焊循環對TC1鈦合金材料性能和組織的影響規律，設計了對比試驗，分別對供應態、釬焊后及釬焊 + 退火后TC1試片開展了室溫抗拉強度試驗，并對釬焊 + 退火后試片進行金相剖切分析。

2.4.1 對基材強度的影響

為明確釬焊循環對基材強度的影響機制，將TC1試片在 2 種釬料的釬焊循環參數下進行了熱循環及后續退火處理，在此基礎上分別將供應態、釬焊循環態、釬焊循環 + 退火態處理的TC1試片作為 3 組測試對象進行了剪切強度測試，結果見表 3。由表 3 可知，經歷了釬焊循環及釬焊循環 + 退火處理后試片的剪切強度與供應態剪切強度無明顯差別，結果表明熱循環處理對TC1強度基本無不良影響。

表 3TC1試片室溫拉伸剪切強度對比 單位：MPa

組別	試片 1	試片 2	試片 3	平均值
供應態	805.4	798.4	796.0	800.0
釬焊循環 (840℃×15min)	777.5	791.5	783.2	784.1
釬焊循環 (860℃×15min)	770.8	790.8	793.5	785.0
釬焊循環 + 退火 (840℃×15min)	778.7	789.7	787.9	785.4
釬焊循環 + 退火 (860℃×15min)	800.6	772.2	776.8	783.2

2.4.2 對基材組織的影響

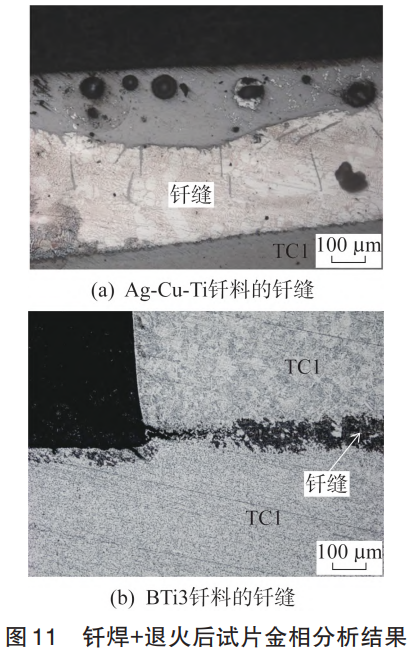

為確定在該釬焊狀態下，兩種釬料對TC1鈦合金組織的影響機制，對釬焊 + 退火的試片進行了金相剖切，如圖 11 所示。

結果表明，2 種釬料釬焊循環 + 退火態的基體組織均保持正常狀態，未見過熱現象產生，且對基體均未出現溶蝕現象。

3、結論

本課題圍繞TC1鈦合金真空釬焊技術展開研究，探究了釬料的選定、釬焊循環參數、酸洗時間控制、釬縫性能測試及熱循環處理對基材性能影響規律的研究，得到結論如下：

(1) 在TC1鈦合金的真空釬焊工藝中，為保證釬料良好的鋪展性和填隙性進而保證釬焊質量，選用 Ag-Cu-Ti 釬料時推薦使用二甲苯黏結劑進行調制，釬焊規范為 840℃×15min；而對于 BTi3 釬料，推薦釬焊規范為 860℃×15min；Ti-Zr-Cu-Ni 釬料不適用于該釬焊作業。

(2) 在TC1鈦合金的真空釬焊工藝中，隨著焊前酸洗后時間的增加，試片剪切強度呈下降趨勢，為保證釬焊接頭強度，TC1 鈦合金釬焊的酸洗后釬焊時間應控制在 96h 內。

(3) Ag-Cu-Ti 釬料形成的釬縫耐鹽霧腐蝕性能較差，難以滿足三防要求；BTi3 釬料形成的釬縫耐鹽霧腐蝕性能較好，可滿足抗鹽霧腐蝕性能三防要求。

(4) 熱循環處理對TC1鈦合金基材強度和顯微組織基本無顯著影響。

參考文獻

[1] 符成學，雷曉偉，賈小飛，等。鈦合金激光增材制造技術研究與應用進展 [J]. 焊管，2023, 46 (8):11-18.

[2] 高鐵軍，劉小軍，于鯤，等。超聲振動對TC1鈦合金板材拉伸性能的影響 [J]. 稀有金屬材料與工程，2019, 48 (1):286-292.

[3] 宴杰，張迪，張維維，等.TC1鈦合金焊接工藝的應用研究 [J]. 焊接技術，2024, 53 (2):91-95.

[4] 劉陽，張貴鋒，王士元。鈦合金與不銹鋼異種金屬釬焊的研究進展 [J]. 焊管，2019, 42 (3):1-7.

[5] 張松岳。激光織構化 TC4 鈦合金摩擦磨損性能研究 [D]. 大連：大連海事大學，2023.

[6] 黃瑞生，方乃文，武鵬博，等。厚壁鈦合金熔化焊接技術研究現狀 [J]. 電焊機，2022, 52 (6):10-24.

[7] 李海山，羅大新，王彥語，等. TC4 鈦合金液冷板與結構件真空釬焊的工藝研究 [J]. 黑龍江科技大學學報，2023, 33 (1):71-75.

[8] 劉茂。中間層對碳材料與鈦合金釬焊組織和性能的研究 [D]. 湘潭：湘潭大學，2022.

[9] 奚運濤，劉星辰，黃曉江，等。鈦合金材料在石油工業中的應用及其抗腐蝕性能研究 [J]. 焊管，2023, 46 (11):1-8.

[10] 李悅，王建峰，馬龍飛，等。保溫時間對鈦合金板翅式換熱器真空釬焊過程溫度場及殘余應力的影響 [J]. 焊接學報，2024, 45 (2):33-40.

（注，原文標題：真空釬焊工藝對TC1鈦合金焊縫性能的影響）

---
