1、引言

鈦及鈦合金兼具輕質､高強､耐腐蝕等性能優勢，在航空航天､石油化工､生物醫療和消費電子等領域廣泛應用 [1]｡作為應用占比最大的鈦合金牌號，雙相鈦合金 TC4 既保持了 α 鈦合金的高強度和高蠕變抗力，添加 4% 的 β 穩定元素 V 后顯著提升了合金的塑性和加工變形能力 [2]｡增材制造技術 (Additive Manufacturing, AM) 是一種以三維數字化模型為數據源，通過選擇性逐層堆疊實現復雜結構零件近凈成形｡該技術無需專用模具､成形精度高､開發周期短和設計自由度高，在制造業發揮越來越重要的作用 [3-5]｡激光選區熔化技術 (selective laser melting, SLM) 是目前金屬粉末增材制造領域應用最廣泛，產品化市場化最成熟的一種增材制造技術 [6]｡國內外專家學者針對 SLM 成形的 TC4 進行了廣泛的研究 [7-9]｡在 SLM 成形 TC4 的過程中，由于固有的逐層打印和極大的溫度梯度等成形特點，促使 β 相晶粒沿熱流方向呈外延生長，形成具有高度取向的柱狀晶形貌特征｡極高的冷卻速率 (10⁴~10⁸℃/s) 使初生 β 相發生非擴散型相變而轉變為亞穩態的 α' 馬氏體相 [10]｡SLM 成形的 TC4 鈦合金具有高強度和低塑性的特點，SLM 成形的 TC4 抗拉強度可達 1200 MPa, 但其伸長率普遍不超過 10%[10]｡因此，SLM 成形后通常通過熱處理來改善其強韌性匹配，以獲得更好的使用性能｡

學者們針對增材制造成形 TC4 鈦合金熱處理工藝展開了大量研究 [9-14], 目前主要應用的熱處理方式主要有 3 種：退火處理可以消除內應力，使合金的組織和性能穩定；固溶時效處理可以改善組織，獲得較高的強度和硬度｡SLM 成形的零件除了具有獨特的微觀組織外，還會引入氣孔或未熔合等缺陷，進一步降低材料的使用性能｡前兩種熱處理都是在常壓下進行，對改善氣孔和未熔合缺陷效果不明顯｡為了消除這些缺陷造成的影響，SLM 生產的零件一般采用熱等靜壓 (Hot isostatic pressing, HIP) 處理來滿足一些高穩定性使用需求｡多項研究證實，通過 HIP 處理可以有效消除缺陷，使得組織更加穩定，整體力學性能可達到鍛件水平 [13]｡然而，到目前為止，相關研究多數集中在一道熱處理工序對 SLM 成形 TC4 的影響，對 HIP 處理后的合金再進行后續熱處理的研究非常有限｡

本文應用 SLM 技術成形出 TC4 圓棒，通過 HIP 處理消除材料內部可能存在的缺陷，再將 HIP 處理后的試棒分別進行退火和固溶時效處理，研究不同后處理制度對材料的顯微組織和拉伸性能演變規律，尋找合適的熱處理工藝組合，為實現 TC4 鈦合金強度與塑性最佳匹配提供依據｡

2、試驗與方法

本研究選用氣霧化 TC4 鈦合金粉末作為激光增材制造原材料，其粒度分布在 15~75 μm 之間，中位粒徑測定值 (D50) 為 39.4 μm, 詳細元素含量參見表 1｡成形過程在 BLT-S310 型激光選區熔化設備上完成，全程通入高純氬氣 (純度 > 99.9%) 作為保護介質，采用經優化的成形工藝參數，打印方向與設備 Z 軸保持一致，成形出Ф12 mm×65 mm 的圓柱試棒｡具體打印參數為激光功率 350 W, 掃描速度 1000 mm・s⁻¹, 掃描間距 110 μm, 鋪粉厚度 60 μm｡打印成形后的試棒用 HIPEX-80 型熱等靜壓設備進行致密化處理，基于前期熱等靜壓工藝對 SLM 成形 TC4 組織和性能的研究，熱等靜壓工藝為：保溫溫度 910 ℃, 保溫壓力 130 MPa, 保溫保壓時間 2 h [10]｡對 HIP 處理后試樣進行退火､固溶和時效處理｡退火溫度為 780 ℃(參照 GJB 3763A 的退火溫度) 和 880 ℃(略高于等溫條件下 T0 溫度 872℃)[15]｡固溶溫度 920 ℃和 950 ℃(GJB 3763A 的固溶溫度為 890 ℃~970 ℃), 分別應用水冷和空冷 2 種降溫方式進行冷卻，具體工藝過程參數如表 2 所示｡

表 1 TC4 鈦合金粉末的化學成分 (質量分數，%)

Table 1 Chemical compositions of the TC4 titanium alloy powders (mass fraction, %)

Al	Fe	V	C	H	O	N	Ti
6.18	0.16	3.82	0.0075	0.0027	0.069	0.012	Bal.

表 2 TC4 鈦合金熱處理工藝

Table 2 Heat treatment processes of TC4 titanium alloy

編號	具體工藝過程
SLMed	未任何經熱處理的原始打印狀態
HIPed	SLM+910 ℃/130 MPa/2 h 的熱等靜壓處理
HT1	SLM+HIP+780 ℃/2 h 退火 (爐冷)
HT2	SLM+HIP+880 ℃/2 h 退火 (爐冷)
HT3	SLM+HIP+920 ℃/2 h 固溶 (空冷)+550 ℃/4 h 時效 (空冷)
HT4	SLM+HIP+920 ℃/2 h 固溶 (水冷)+550 ℃/4 h 時效 (空冷)
HT5	SLM+HIP+950 ℃/2 h 固溶 (空冷)+550 ℃/4 h 時效 (空冷)
HT6	SLM+HIP+950 ℃/2 h 固溶 (水冷)+550 ℃/4 h 時效 (空冷)

熱處理完成后，依次使用 120# 至 1500# 碳化硅砂紙進行機械打磨，采用金剛石拋光劑進行鏡面拋光｡組織觀察采用 V (HF):V (HNO₃):V (H₂O)=1:2:17 的 Kroll 溶液腐蝕，腐蝕時間 10~15 s｡金相組織觀察在 Leica Dmirm 倒置式光學顯微鏡下完成｡力學性能測試參照 GB/T 228.1 標準執行，使用 ETM105D 型電子萬能試驗機進行室溫拉伸試驗｡

3、結果與討論

3.1 SLM 成形態微觀組織分析

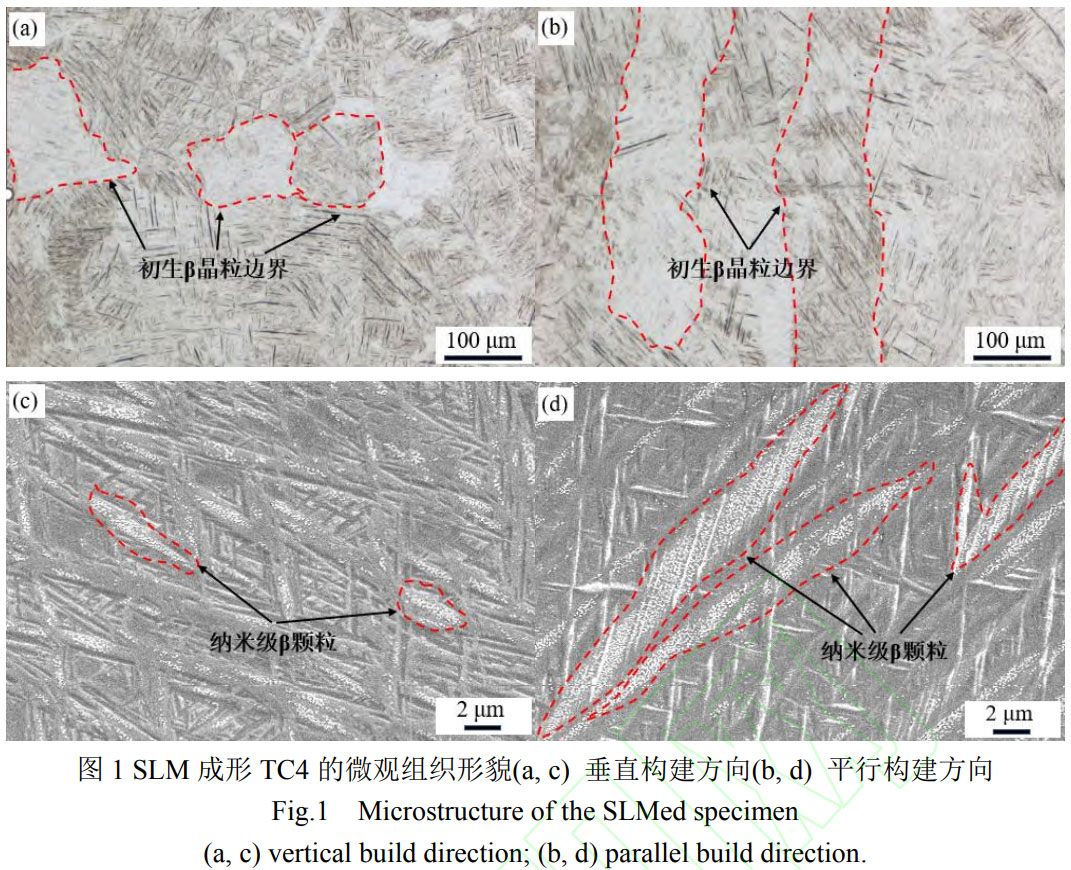

圖 1 為 SLM 成形的 TC4 鈦合金的顯微組織圖片｡由圖 1 可以看出，在垂直構建方向 (X-Y 方向) 和平行構建方向 (Z 方向) 均未發現氣孔或未熔合等冶金缺陷，表明 SLMed 試樣已具有較高的致密度｡垂直構建方向的金相組織由等軸晶組成，平行構建方向晶粒組織則呈沿熱流方向外延生長的柱狀晶結構，晶粒的不同結晶學取向導致宏觀組織呈現明暗交替生長的現象 [14,16]｡高倍 SEM 圖像 (圖 1c, d) 可以發現初生 β 晶粒內部由交錯分布的針狀 α' 馬氏體相和納米尺度 β 相組成 [13,17]｡

3.2 不同熱處理態的試樣微觀組織分析

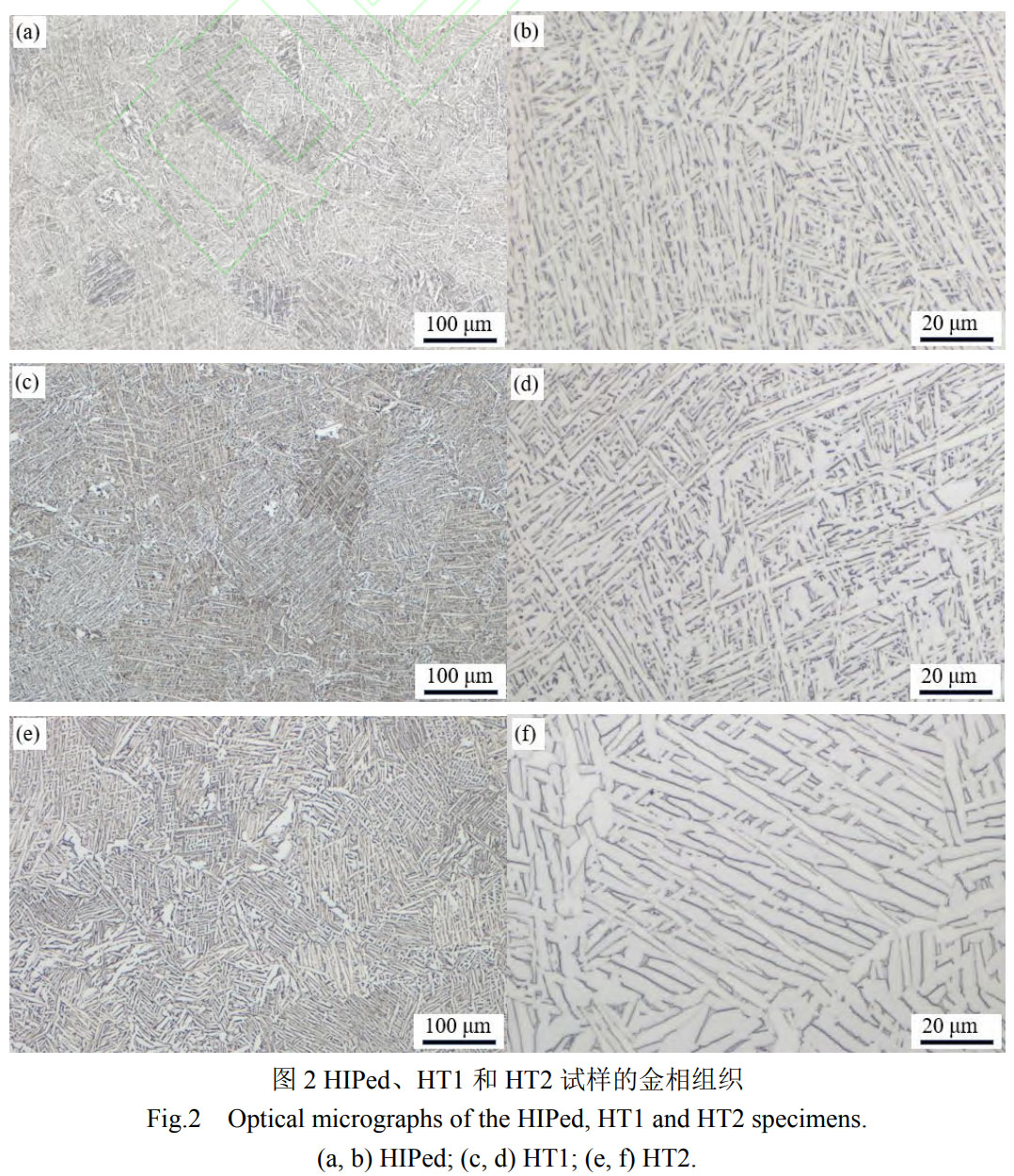

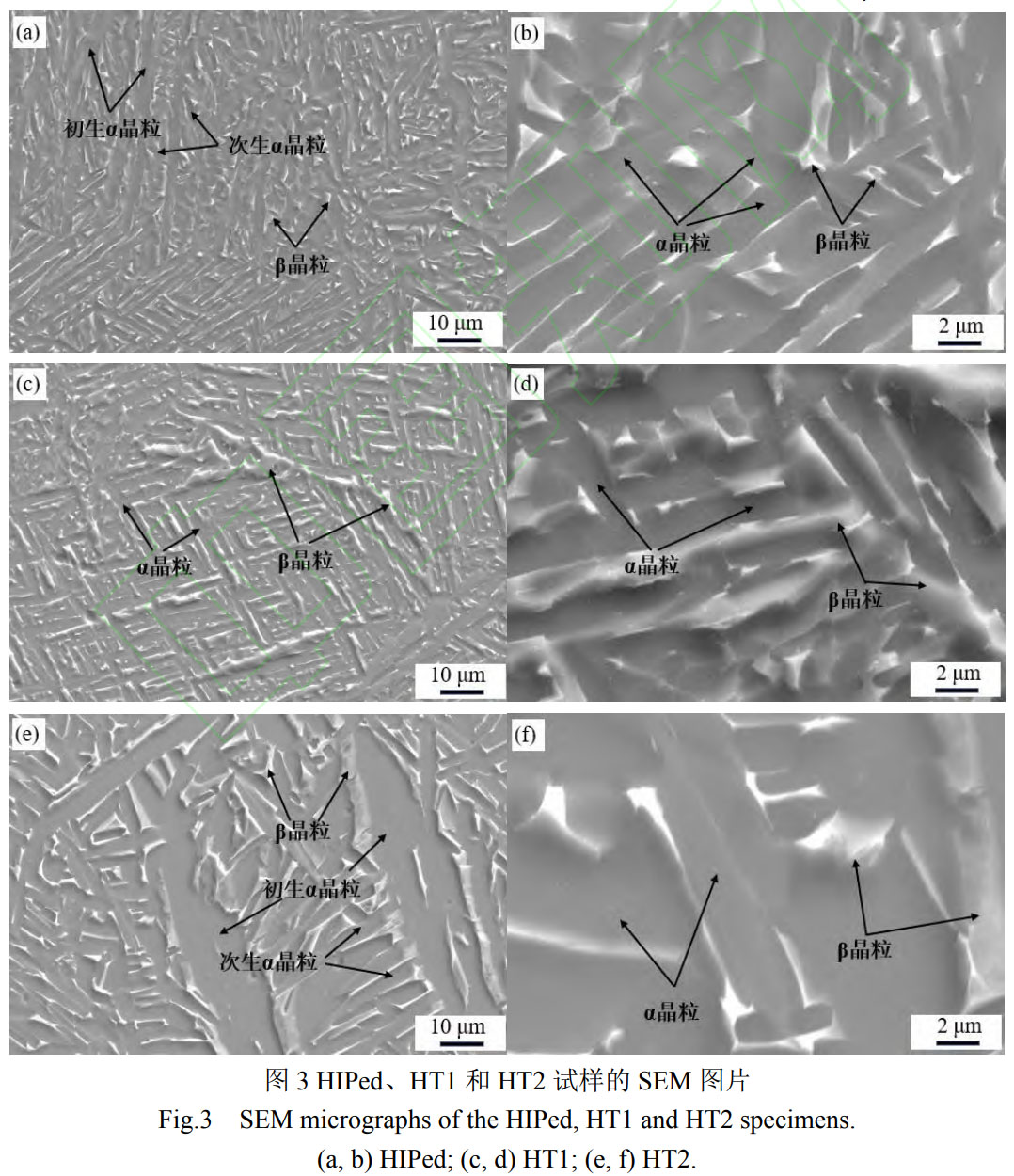

HIP 試樣､HT1 試樣和 HT2 試樣的橫截面組織如圖 2 所示｡經過 HIP 處理，試樣的顯微組織由 α 相和 β 相組成，初生 β 晶粒的邊界依然清晰可見，初生 β 晶粒邊界位置的 α 相較內部粗大，前期的研究中已詳細分析了 SLM 態和 HIPed 態的微觀組織變化 [10,13]｡HIPed 試樣經 780 ℃/2 h 退火后，α 板條略微長大，β 相含量稍有增加，單個 β 相發生輕微長大｡HIP 試樣經 880 ℃/2 h 退火后，雖然處理溫度低于 HIP 處理溫度，但是由于累計發生兩次熱處理，處理溫度都在α+β兩相區向 β 相轉變的溫度范圍內，導致 HIP 處理和退火處理效果疊加，β 相長大且比例增多，α 相晶粒尺寸發生明顯的長大｡

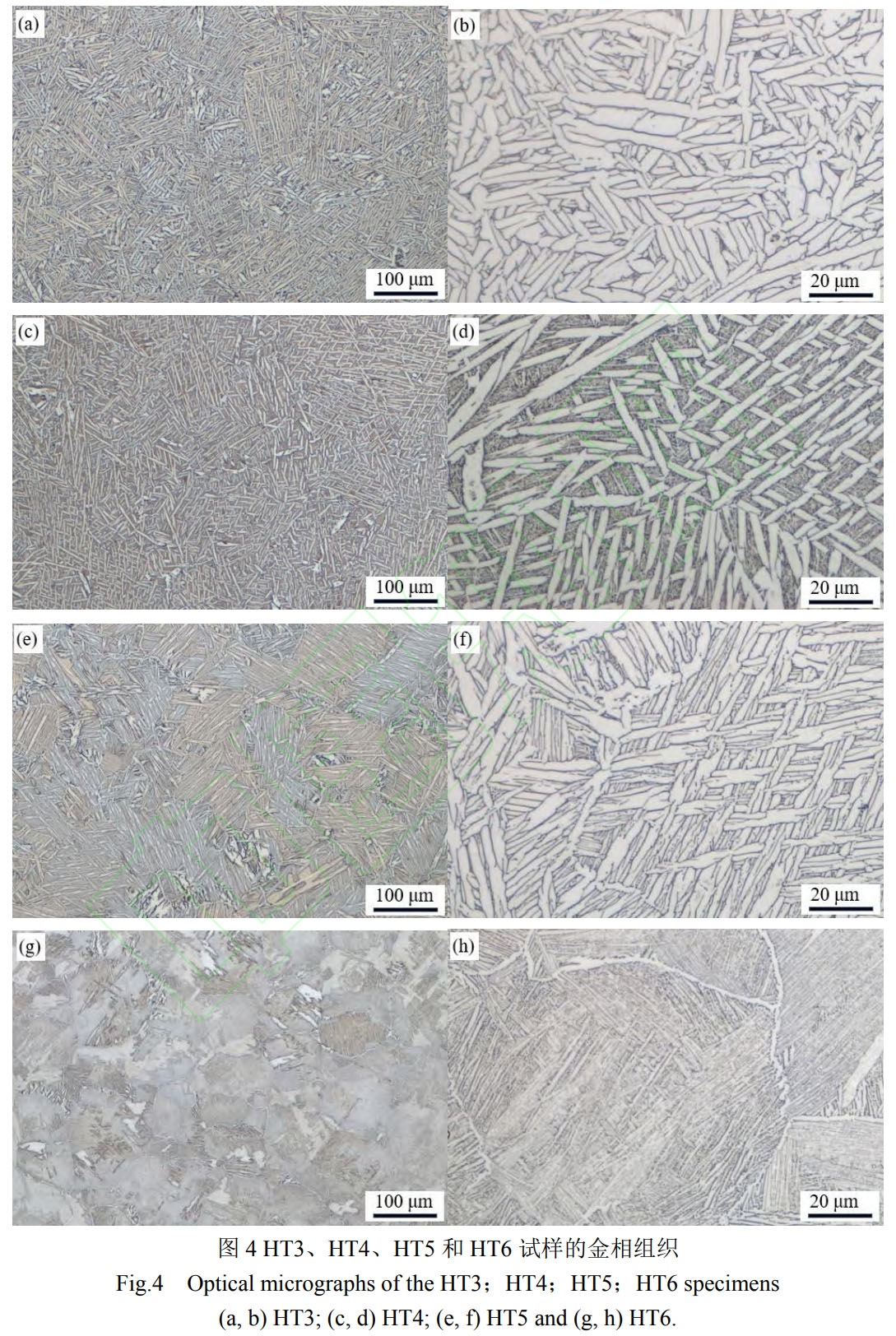

圖 4 和圖 5 為 HIP 試樣經不同固溶和時效工藝處理后 TC4 鈦合金的微觀組織圖片｡可以看出，4 組樣品中均未觀察到 α 等軸相，其組織特征顯著區別于常規 TC4 鈦合金經固溶 - 時效處理后的典型組織｡這一差異可歸因于常規 TC4 在固溶前通常經歷塑性變形，引入的高密度缺陷而儲存了充足的畸變能，從而驅動 α 與 β 相在α+β區再結晶；通過調節固溶溫度即可調控等軸 α 相體積分數，進而設計所需力學性能 [12]｡SLM 成形的 TC4 內部殘余應力在后續 HIP 階段得到松弛，整個流程中未引入塑性應變，故固溶階段缺乏促使 α 相等軸化的驅動力；然而，固溶溫度仍可調控 α 相的形貌與分布｡當該溫度由 920 ℃升至 950 ℃,α 相的長徑比相應增大，且時效后其排列趨于規則｡HT4 試樣經 920 ℃固溶淬火，生成的馬氏體細而少，550 ℃時效后形成短而雜亂的棒狀 α 相，片間距較大；HT6 試樣固溶溫度更高，淬火馬氏體增多，時效后 α 片層變細且長度增加，呈方向性排列，從而呈現典型魏氏結構｡

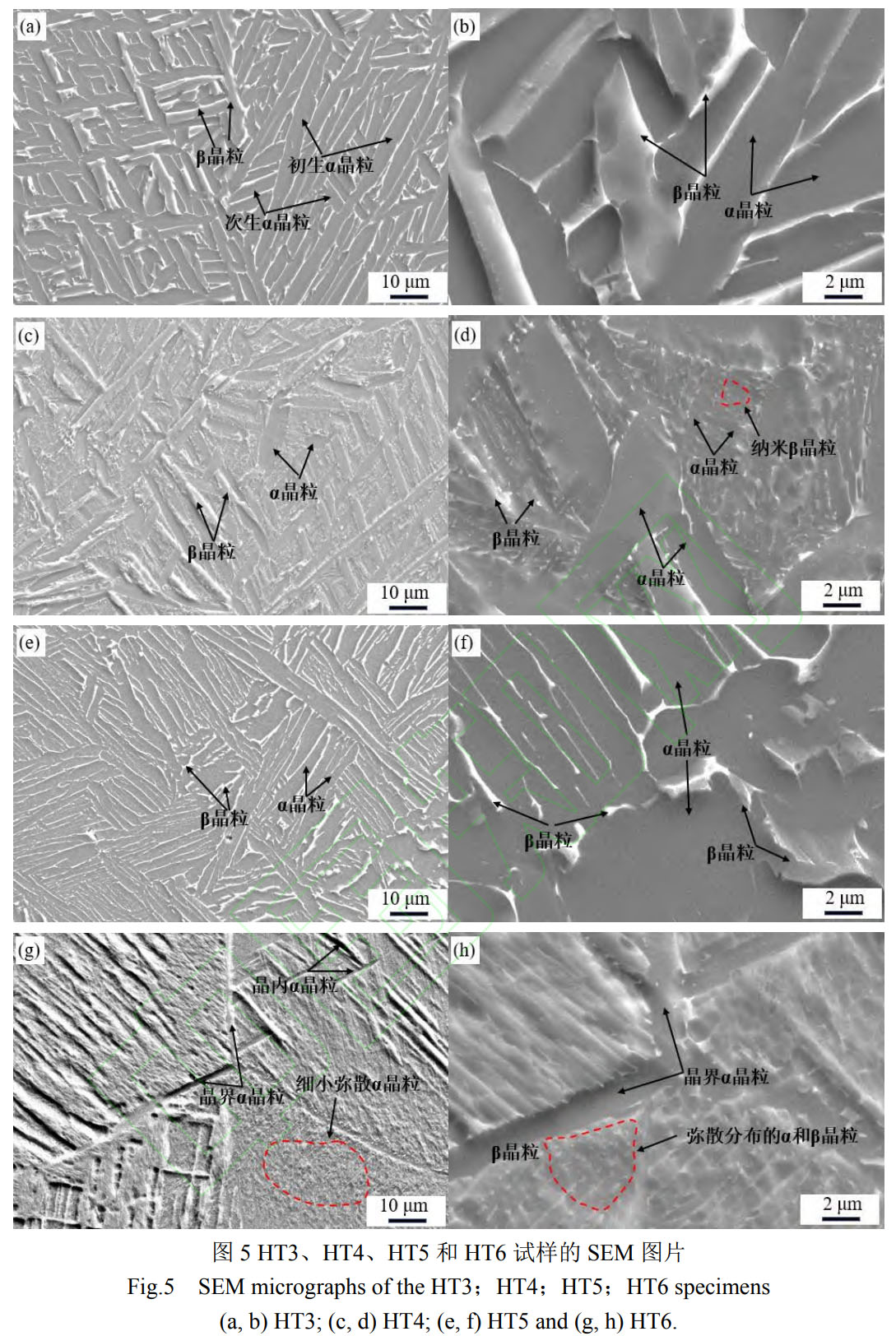

HT3 試樣的金相組織形貌與 HT1 試樣和 HT2 試樣組織形貌相似，均為板條狀 α 相和少量 β 相組成｡這是因為空冷的冷卻速度未達到 α' 馬氏體相轉變溫度，因而未形成 α' 馬氏體相｡HT5 試樣由于固溶溫度較高，金相組織發生明顯變化，由 HIP 態的網籃組織轉變為魏氏組織｡與 HT6 試樣形成的魏氏組織相比，HT5 試樣空冷的冷卻速率降低，形成的魏氏組織更加粗大｡在 HT4 和 HT6 的高倍 SEM 圖像中均發現彌散分布的納米級 β 相和亞微米級 α 相，HT6 的彌散相含量更高｡

3.3 不同熱處理制度對 SLM 成形 TC4 鈦合金力學性能的影響

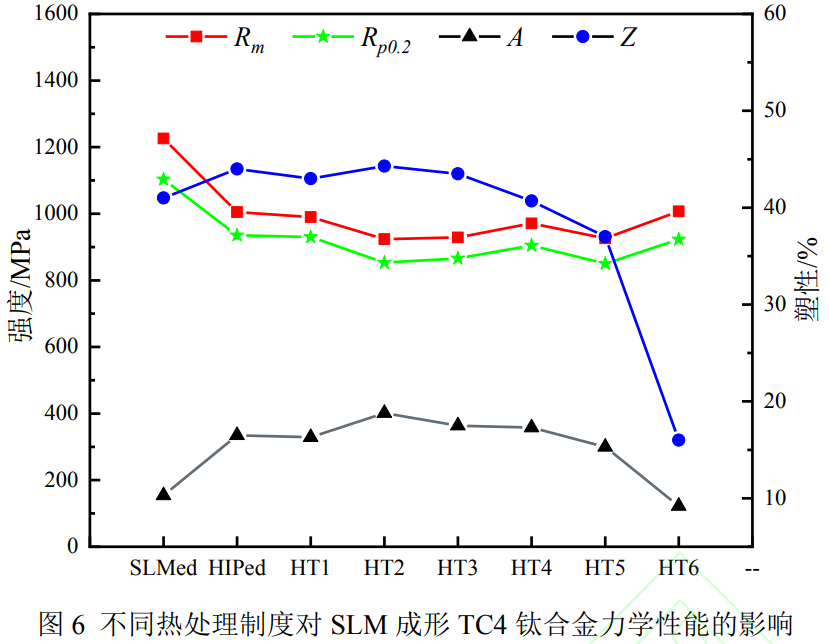

圖 6 所示為 SLM 成型的 TC4 鈦合金經過不同熱處理制度后的室溫拉伸性能｡對于 SLM 直接成型的試樣，其抗拉強度和屈服強度分別達到了 1226 MPa 和 1103 MPa, 同時具備 10.3% 的斷后伸長率與 41% 的斷面收縮率｡經過 HIP 處理后，α′馬氏體相分解成了彌散分布的α+β混合組織，位錯密度降低，TC4 鈦合金強度降低，塑性提高｡HIP 處理的試樣的平均抗拉強度相對直接成形件降低了 18%, 屈服強度降低 15.2%, 但是伸長率提高了 60.2%, 達到了 16.5%｡

將 HIP 處理的試樣再經過 780 ℃退火處理，HT1 試樣的拉伸強度､屈服強度､斷后伸長率和斷面收縮率均略有降低，分別為 990 MPa､930 MPa､16.3% 和 43%｡在此種工藝條件下，雖然 TC4 鈦合金經歷了兩次熱處理，但是 HIP 處理時由于高溫下壓力的作用抑制了晶粒的長大，退火處理時溫度相對較低，所以 α 和 β 相尺寸與 HIP 態相比稍許增加｡將 HIP 處理的試樣再經過 880 ℃退火處理，HT2 試樣的抗拉強度和屈服強度進一步降低，分別為 929 MPa 和 866 MPa, 斷后伸長率由 16.5% 升高到 18.8%｡

將 HIP 試樣再進行 4 種固溶時效處理后，TC4 鈦合金的拉伸強度均達到了 GB/T 2965-2023《鈦及鈦合金棒材》標準，但 HT6 制度試樣的斷后伸長率和斷面收縮率低于標準要求｡在 920℃進行固溶處理，風冷的 HT3 試樣和水冷的 HT4 試樣均具有較好的韌性，當固溶溫度提高到 950℃, 相同冷卻方式情況下，風冷的 HT5 試樣和水冷的 HT6 試樣的斷后伸長率和斷面收縮率均降低｡在水冷條件下，HT6 斷后伸長率和斷面收縮率卻分別下降至 9.2% 和 16%, 相較于 HT4 分別降低 46.8% 和 60.7%｡這主要歸因于材料的塑性對位錯滑移距離的依賴性｡基于位錯塞積理論，裂紋萌生臨界應力與位錯滑移至障礙的有效距離成反比｡HT6 的針狀或長條狀 α 相細長，位錯滑移至障礙的有效距離長，位錯容易在障礙前塞積，局部應力隨之升高，裂紋提前萌生并導致過早斷裂｡相比之下，920 ℃固溶時效試樣為 β 基體上呈網籃狀分布的板條狀 α 相，內部彌散分布著針狀 α 相，位錯滑移至障礙有效距離短，位錯堆積應力低，不足以引發斷裂｡裂紋擴展時可通過 α/β 界面協調變形而弛豫，故塑性優于 950 ℃處理形成的典型魏氏組織｡

TC4 鈦合金的力學性能與 α' 相､α 相及 β 相的相對含量和組織形貌密切相關 [19]｡SLM 成型后，材料中的針狀馬氏體 α' 具有較高強度､低塑性｡經α+β兩相區 HIP 處理后，α' 相分解為α+β網籃組織，強度指標 (抗拉強度和屈服強度) 下降而塑性指標 (斷后伸長率和斷面收縮率) 提升｡HIP 過程中，α→β 轉變及兩相粗化同時發生，但依然有較多殘余的細小 α 相可在變形時分散應力，抑制局部應力集中，從而維持良好塑性 [16]｡對于 HT1 試樣，盡管其退火溫度僅為 780℃,α 相和 β 相仍發生輕微長大，β 相略有增加｡而 HT2 試樣在 880℃退火 (低于 HIP 溫度) 時，由于缺乏壓力作用，α 相和 β 相均顯著粗化，β 相含量也增多｡一方面，α 相減少､β 相增多有利于塑性提高；但另一方面，兩相的粗化及板條 α 相的吞并長大導致滑移距離增加，這又使得材料強度降低 [20]｡

4、結論

本研究以 SLM 成形的 TC4 鈦合金為對象，系統考察了在 β 轉變溫度以下進行 HIP 處理､HIP + 退火處理及 HIP + 固溶時效處理對材料微觀組織和力學性能的影響，得出以下結論:

(1) SLM 成形 TC4 鈦合金的金相組織中，垂直構建方向呈等軸晶粒形貌，平行構建方向呈沿熱流方向外延生長的柱狀晶結構，β 晶粒內部分布著不同取向的無擴散相變產物 α' 馬氏體相｡

(2) SLM 成形 TC4 鈦合金經過在兩相區 HIP 處理后，原始 β 晶界依然存在，α' 馬氏體發生分解，轉變為α+β兩相結構，材料的強度降低，但塑性得到明顯改善｡

(3) 退火溫度升高，HIP + 退火試樣的強度持續降低，塑性同步提高｡經 920℃/950℃固溶處理后水淬，再實施 550℃時效熱處理的試樣，其力學性能出現反常劣化現象｡

(4) HIP 處理和 HIP+880℃退火處理兩種工藝條件下 SLM 成形 TC4 鈦合金獲得較優異的綜合性能｡在多數非極端高應力的工業場景，HIP+880℃退火處理的材料強塑性匹配具有強度夠用､塑性最優的優勢｡在航空航天領域需承受高應力服役環境，SLM 成形的 TC4 鈦合金通過 HIP 處理可獲得高強度與塑性適配的強韌性匹配，無需再進行其它熱處理｡

5、參考文獻

[1] 丁小明，高星，張寧，等。激光選區熔化成形 TC4 鈦合金的熱處理組織演變機理 [J]. 熱加工工藝，2023, 52 (14): 126-130. DING Xiaoming, GAO Xing, ZHANG Ning, et al. Mechanism of heat treatment microstructural evolution of TC4 alloy fabricated by selective laser melting [J]. Hot Working Technology, 2023, 52 (14): 126-130. (in Chinese)

[2] 馮恩昊，陳蓉，邸士雄，等。熱處理對選區激光熔化 TC4 合金微觀組織及力學性能的影響規律研究 [J]. 中國激光，2024, 51 (10): 298-309. FENG Enhao, CHEN Rong, DI Shixiong, et al. Effect of heat treatment on microstructure and mechanical properties of TC4 alloy by selective laser melting [J]. Chinese Journal of Lasers, 2024, 51 (10): 298-309. (in Chinese)

[3] LIU S, SHIN Y. Additive manufacturing of Ti6Al4V alloy: a review[J]. Materials & Design, 2019, 164: 107552.

[4] ZHOU Bin, ZHOU Jun, LI Hongxin, et al. A study of the microstructures and mechanical properties of Ti6Al4V fabricated by SLM under vacuum[J]. Materials Science and Engineering A, 2018, 724: 1-10.

[5] TOBIAS M, MARTIN L, BILL L, et al. SLM lattice structures: properties, performance, applications and challenges[J]. Materials & Design, 2019, 183: 108137.

[6] KUMAR A S, MAINAK B, AMAN S, et al. Selective laser melting of Ti6Al4V alloy: Process parameters, defects and post-treatments[J]. Journal of Manufacturing Processes, 2021, 64: 161-187.

[7] KARAMI K, BLOK A, WEBER L, et al. Continuous and pulsed selective laser melting of Ti6Al4V lattice structures: Effect of post-processing on microstructural anisotropy and fatigue behaviour[J]. Additive Manufacturing, 2020, 36: 101433.

[8] LIU Jiangwei, SUN Qidao, ZHOU Chang'an, et al. Achieving Ti6Al4V alloys with both high strength and ductility via selective laser melting[J]. Materials Science and Engineering A, 2019, 766: 138319.

[9] KUMAR P, RAMAMURTY U. Microstructural optimization through heat treatment for enhancing the fracture toughness and fatigue crack growth resistance of selective laser melted Ti6Al4V alloy[J]. Acta Materialia, 2019, 169: 45-59.

[10] LV Zhoujin, LI Haofeng, CHE Lida, et al. Effects of HIP process parameters on microstructure and mechanical properties of Ti-6Al-4V fabricated by SLM[J]. Metals, 2023, 13: 991.

[11] 李玉海，左柏強，蔡雨升，等。低高溫雙重熱處理對激光選區熔化 TC4 鈦合金斷裂韌性影響 [J]. 稀有金屬材料與工程，2022, 51 (05): 1864-1872. LI Yuhai, ZUO Baiqiang, CAI Yusheng, et al. Effect of low and high double heat treatment on fracture toughness of TC4 titanium alloy fabricated by selective laser melting [J]. Rare Metal Materials and Engineering, 2022, 51 (05): 1864-1872. (in Chinese)

[12] 竇振，張安峰，王豫躍，等。不同熱處理工藝對選區激光熔化 TC4 動載性能及各向異性的影響 [J]. 航空制造技術，2024, 67 (06): 100-108. DOU Zhen, ZHANG Anfeng, WANG Yuyue, et al. Effects of different heat treatment processes on dynamic load properties and anisotropy of TC4 titanium alloy by selective laser melting [J]. Aeronautical Manufacturing Technology, 2024, 67 (6): 100–108. (in Chinese)

[13] 呂周晉，李好峰，車立達，等. HIP 溫度對 SLM 制備 TC4 鈦合金組織和力學性能的影響 [J]. 金屬熱處理，2022, 47 (06): 138-142. LV Zhoujin, LI Haofeng, CHE Lida, et al. Effect of HIP temperature on microstructure and mechanical properties of TC4 titanium alloy prepared by SLM [J]. Heat Treatment of Metals, 2022, 47 (06): 138-142. (in Chinese)

[14] 李文賢，易丹青，劉會群，等。熱處理制度對選擇性激光熔化成形 TC4 鈦合金的組織與力學性能的影響 [J]. 粉末冶金材料科學與工程，2017, 22 (01): 70-78. LI Wenxian, YI Danqing, LIU Huiqun, et al. Effect of the heat treatment process on microstructure and mechanical properties of the TC4 alloy processed by selective laser melting [J]. Materials Science and Engineering of Powder Metallurgy, 2017, 22 (01): 70-78. (in Chinese)

[15] JI Y, HEO W T, ZHANG Fan, et al. Theoretical Assessment on the Phase Transformation Kinetic Pathways of Multi-component Ti Alloys: Application to Ti-6Al-4V[J]. Journal of Phase Equilibria and Diffusion, 2016, 37(1): 53-64.

[16] THIJS L, Verhaeghe F, Craeghs T, et al. A study of the microstructural evolution during selective laser melting of Ti-6Al-4V[J]. Acta Materialia, 2010, 58(9): 3303−3312.

[17] ALI H, MA L, GHADBEIGI H, et al. In-situ residual stress reduction, martensitic decomposition and mechanical properties enhancement through high temperature powder bed pre-heating of Selective Laser Melted Ti6Al4V[J]. Materials Science & Engineering A, 2017, 695: 211-220.

[18] Wang H, Chao Q, Chen H S, et al. Formation of a transition V-rich structure during the α' to α+β phase transformation process in additively manufactured Ti-6Al-4V[J]. Acta Materialia, 2022, 235: 118104.

[19] 張偉祥，唐超蘭，陳志茹，等。退火溫度對激光選區熔化成形 TC4 鈦合金組織及力學性能的影響 [J]. 金屬熱處理，2019, 44 (6): 122-127. ZHANG Weixiang, TANG Chaolan, CHEN Zhiru, et al. Effect of annealing temperature on microstructure and mechanical properties of TC4 titanium alloy formed by selective laser melting [J]. Heat Treatment of Metals, 2019, 44 (6): 122-127. (in Chinese)

[20] 徐戊矯，譚玉全，龔利華，等。退火溫度和冷卻速率對 TC4 鈦合金組織和性能的影響 [J]. 稀有金屬材料與工程，2016, 45 (11): 2932-2936. XU Wujiao, TAN Yuquan, GONG Lihua, et al. Effect of annealing temperature and cooling rate on microstructure and properties of TC4 titanium alloy [J]. Rare Metal Materials and Engineering, 2016, 45 (11): 2932-2936. (in Chinese)
