TC4鈦合金是典型的α+β型雙相鈦合金，在航 空工業中常用于重要部位的結構件[1-2] 。焊接是鈦合 金結構件制造過程中不可避免的加工手段，目前 TC4鈦合金的常用焊接方法主要有TIG焊、電子束 焊、微束等離子弧焊和激光焊等焊接方法[3-4] 。范霽 康等[5] 利用電子束完成了1.2mm厚TC4薄板焊接， 得到了無熔合缺陷的焊縫，焊接接頭拉伸強度比母 材高。關鋒等[6] 使用激光焊實現1mm厚TC4薄板焊 接，得到了成形均勻且質量良好的焊縫。相較于其 他高能束焊接方法，微束等離子弧焊具有電弧穩定 性好、焊接變形小等優點[7] ，常用于焊接超薄金屬構 件。何建萍等[8]研究發現，脈沖微束等離子弧焊（pulsedmico-plasmaarcwelding，P-MPAW）因其平均 熱輸入低、熔池?cái)嚢枳饔煤谩⒑附恿鸭y傾向小等特點 更有利于超薄板焊接。

目前TC4鈦合金薄板、中厚板以及管材的焊接 應用與焊接數值模擬均有不少研究報道，但在板厚 小于200μm的TC4超薄板焊接領域，卻鮮有人研 究。因此本文運用P-MPAW技術研究100μm厚鈦 合金超薄板的焊接工藝，探索基值電流和脈沖頻率 對焊縫成形的影響。在此基礎上，使用有限元分析軟 件模擬不同脈沖參數下的焊接過程，對比不同基值 電流和頻率情況下的試驗焊縫成形和模擬焊縫成 形，揭示100μm厚鈦合金超薄板脈沖微束等離子 弧焊焊接機理。

1、試驗材料與方法

1.1試驗材料

所用材料為 TC4(Ti-6Al-4V)鈦合金,其主要化學成分見表 1,熱物理參數見表 2。選取試樣尺寸為 100 mm50mm0.1mm的 TC4鈦合金超薄板為研究對象。

表 1 TC4鈦合金的主要化學成分(質量分?jǐn)?shù),%)

Tab. 1 Main chemical composition of TC4 titanium alloy(wt%)

Al	V	C	H	Fe	O	N	Ti
6.75	4.5	≤0.08	≤0.015	≤0.30	≤0.20	≤0.05	余量

表 2 TC4鈦合金的熱物理參數

Tab. 2 Thermophysical parameters of TC4 titanium alloy

熔化 溫度/K	蒸發 溫度/K	密度 / (kg ⋅ m −3)	熱導率 / (W ⋅ m −1 ⋅ K −1)	熔化潛熱 / (J ⋅ kg −1)
1878	3591	4500	5.8	390000

1.2焊接方法

本試驗用脈沖微束等離子弧焊,所用焊機為PLASMAFIX51焊機,焊接示意圖如圖 1所示。焊接超薄板時采用對接的焊接接頭形式,工件裝配參數:壓板邊緣距對接線1mm。焊接時無焊絲填充，固定焊接參數:鎢棒直徑1.0mm、噴嘴孔徑1.2mm、鎢棒內縮量 2.0mm、離子氣體和保護氣體均采用高純氬氣,流量分別為 0.35和 2.5 L/min、焊槍高度 1.5 mm、焊接速度 4.5mm/s。

在保持平均電流恒定為 2A的情況下,本文設置了 24組脈沖參數,脈沖微束等離子弧焊焊接參數見表 3。脈沖電流的平均值計算 [8]:

式中: I為平均電流; I p 為峰值電流; I b 為基值電流; t p 為峰值持續時間; t b 為基值電流作用時間; t為脈沖周期。

表 3脈沖微束等離子弧焊焊接參數

Tab. 3 Welding parameters of pulsed microbeam plasma arc welding

占空比(%)	頻率/Hz	基值電流/A	峰值電流/A
30	25、100、200	0.8	4.8
		1.1	4.1
		1.4	3.4
		1.7	2.7
50	25、100、200	0.8	3.2
		1.1	2.9
		1.4	2.6
		1.7	2.3

1.3表征方法

焊接完成后,在光學顯微鏡和激光共聚焦掃描顯微鏡下觀察焊縫形貌,然后剪刀切取試樣,并用冷鑲嵌制作金相試樣,金相試樣尺寸為 12mm5mm。采用 600 # ∼  2000 #的砂紙對金相試樣進行打磨,分別用 2.5μm和 1.5μm拋光膏對金相試樣進行拋光。使用 Keller試劑對金相試樣進行腐蝕,沖洗后吹干,然后在光學顯微鏡 VHX-5000下觀察焊接接頭組織形貌。

1.4有限元分析方法

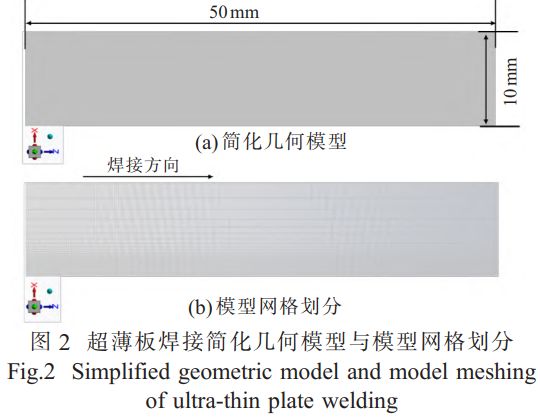

利用 ANSYSFLUENT軟件建模模擬焊接過程,熱源為高斯熱源 [9],邊界條件設為自然對流。圖 2為同種材料超薄板焊接簡化幾何模型與模型網格劃分。100μm厚TC4超薄板P-MPAW焊接時，如圖1所示的板材外部有工裝夾具，如果按照實際焊接條件建模將增加數值計算時間和影響結果的準確性,因此將三維幾何模型簡化(圖2(a)),簡化后的超薄板尺寸為50mmx10mmx0.1mm。模型網格劃分使用六面體網格劃分法(圖2(b)),采取焊縫中心附近2mm內網格密集,板厚方向與焊接方向網格大小均為0.1 mm,遠離焊縫中心區域網格大小均勻遞增的原則，最遠端網格大小為0.8mm,總網格數量為17500。

2、試驗結果及討論

2.1宏觀焊縫成形特征

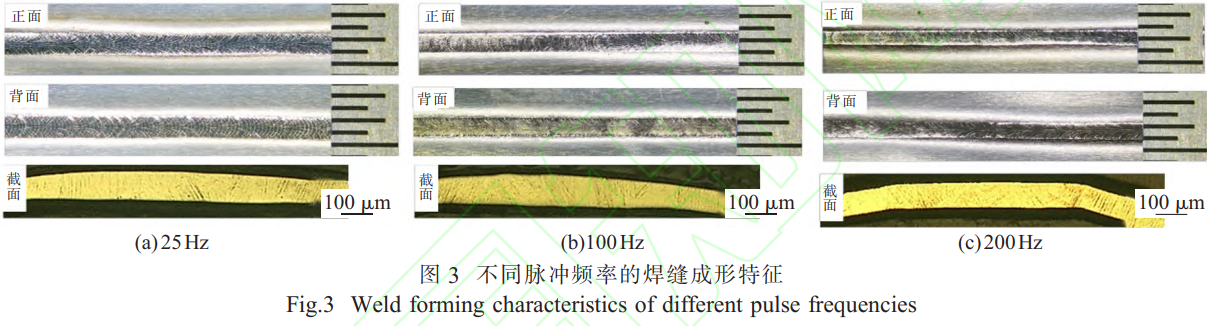

100μm厚TC4鈦合金超薄板P-MPAW在占空比30%、基值電流0.8A時,不同脈沖頻率的焊縫成形特征如圖3所示。結果表明，P-MPAW實現了不同脈沖參數下100μm厚TC4鈦合金超薄板的單面焊雙面成形工藝，而且焊縫成形一致性良好。當脈沖頻率為25Hz時，焊縫呈現為魚鱗狀，且均勻連續未出現氣孔、裂紋等焊接缺陷;當脈沖頻率分別為100、200Hz時，焊縫均呈現為光滑連續焊縫。當脈沖頻率增大時在微束等離子弧的高頻壓縮特性的作用下,使得焊縫變窄,因此脈沖頻率為200Hz時焊縫正面與背面寬度相較于脈沖頻率為25、100Hz時的更窄，焊縫截面寬度也更小。

2.2脈沖參數對焊縫成形的影響

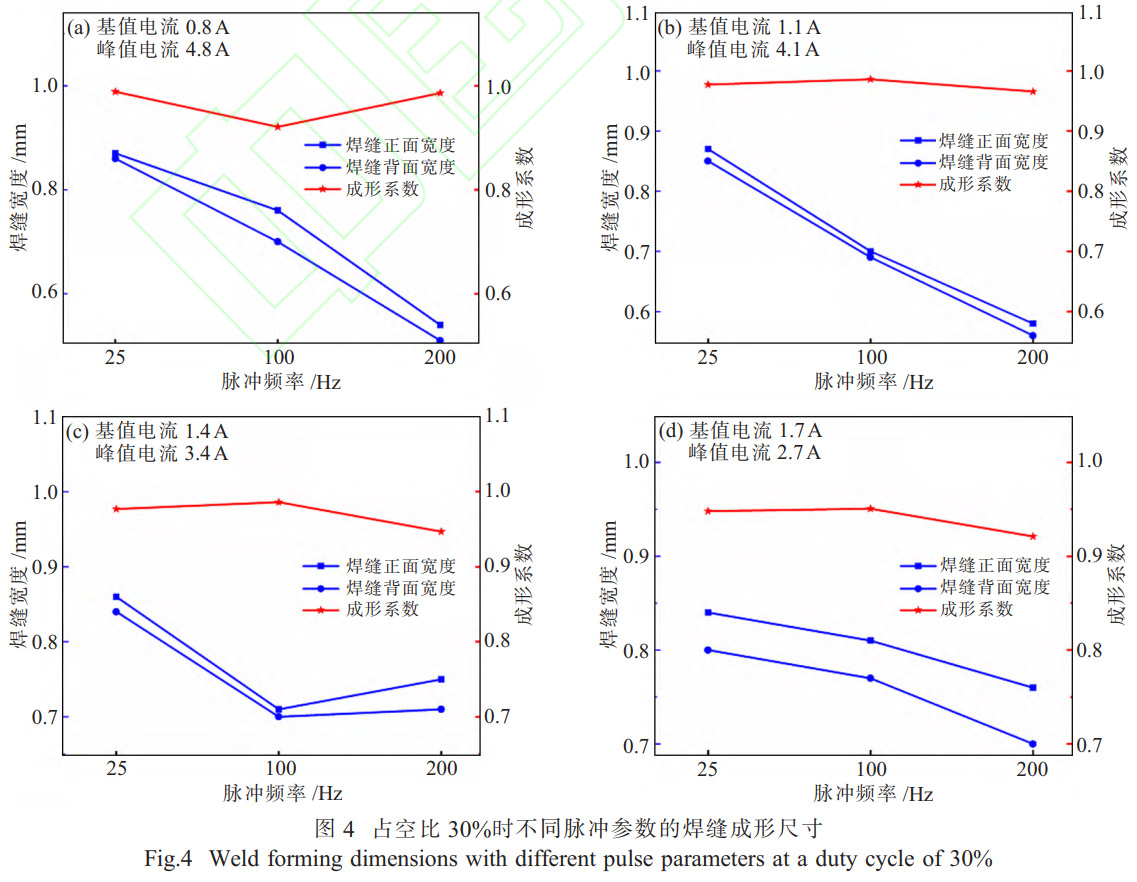

圖4為占空比30%時不同脈沖參數的焊縫成形尺寸。結果表明，在平均電流固定為2A、占空比30%時，不同脈沖參數下，焊縫正面寬度大于焊縫背面寬度,焊縫成形系數趨近,焊縫成形穩定;隨著基值電流的增大，焊縫寬度逐步變小，但變化趨勢有所減小;隨著脈沖頻率的增大，焊縫寬度逐步變小。其原因是當平均電流、占空比和基值電流保持不變的情況下，當脈沖頻率增大時，在微束離子弧焊的高頻壓縮特性作用下，等離子束變細從而使得焊縫寬度變窄。

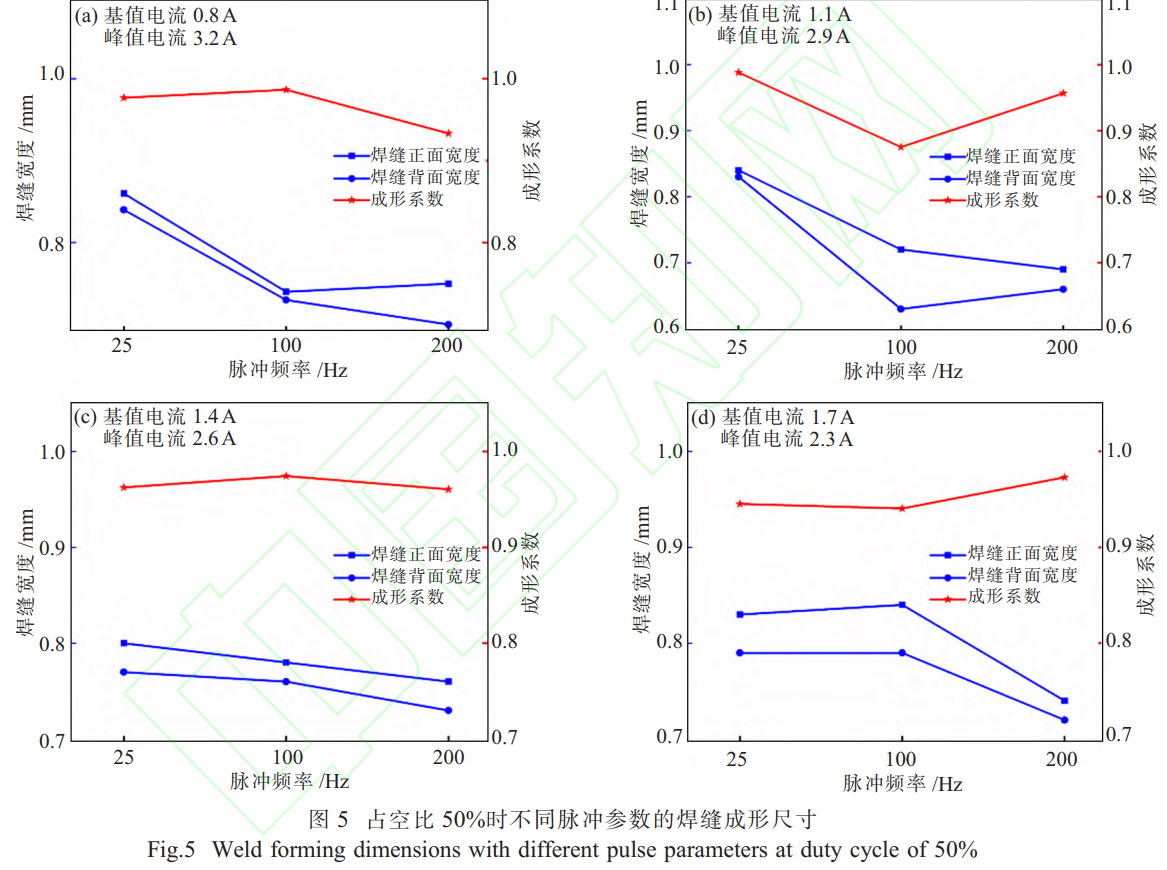

圖5為占空比50%時不同脈沖參數的焊縫成形尺寸。結果表明，在平均電流固定不變?yōu)?A、占空比50%時，不同脈沖參數下，焊縫正面寬度大于焊縫背面寬度,焊縫成形系數趨近,焊縫成形穩定;隨著基值電流的增大，焊縫寬度逐步變小;隨著脈沖頻率的增大，焊縫寬度逐步變小。在平均電流相同、占空比不變的情況下，占空比為30%時的焊縫寬度大于占空比為50%時的焊縫寬度，其原因是當平均電流、占空比、基值電流、脈沖頻率不變的情況下，占空比30%時的峰值電流大于占空比50%時的峰值電流，峰值電流越大，電弧能量集中，電弧力越大，熔深和熔寬增加，因此焊縫寬度增大。

2.3焊接溫度場分析

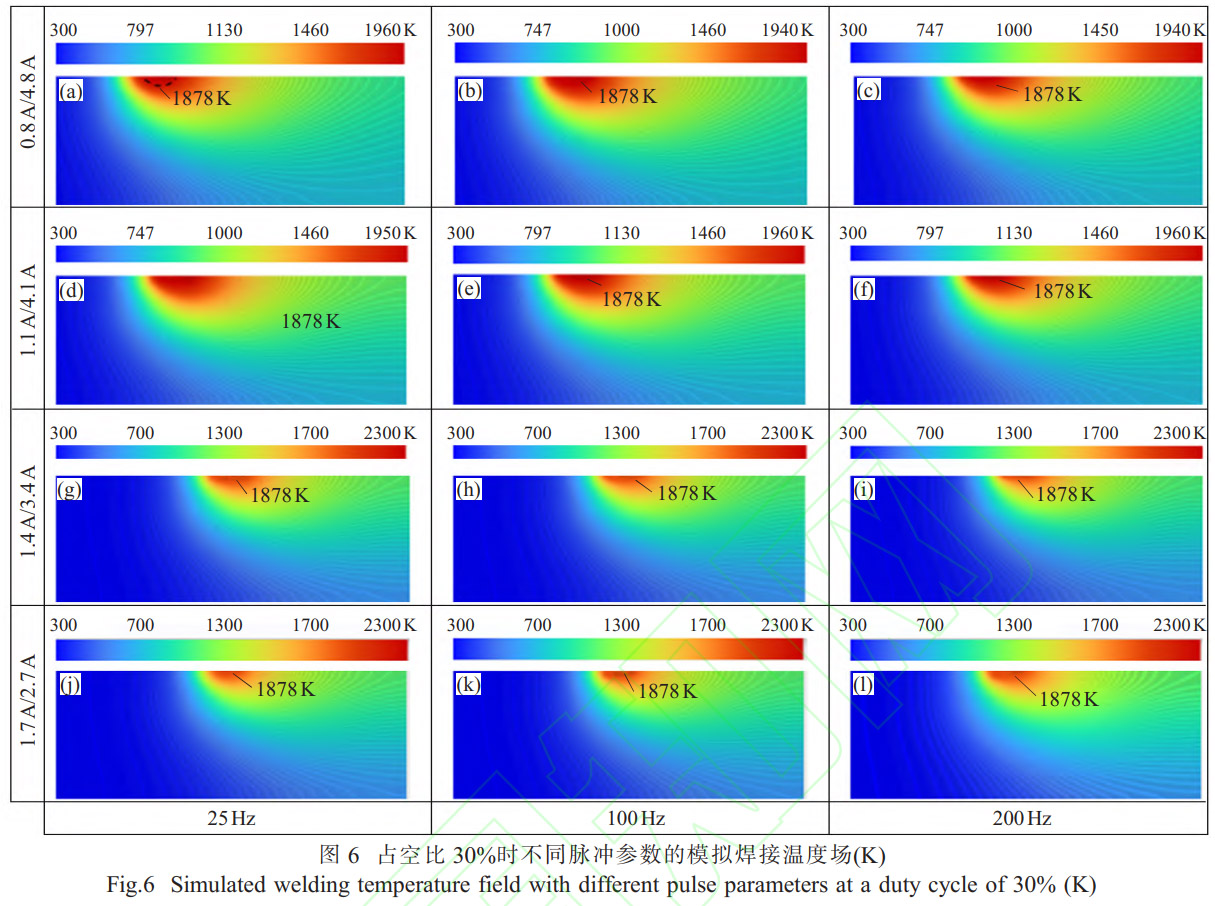

圖6為占空比30%時不同脈沖參數的模擬焊接溫度場。圖6(a)~(c)分別為占空比30%、基值電流0.8A不變時，脈沖頻率分別為25、100、200Hz時的模擬焊接溫度場,圖6(a)、(d)、(g)、(j)分別為占空比30%、脈沖頻率25Hz不變時，基值電流對應為0.8、1.1、1.4和1.7A時的模擬焊接溫度場。結果表明,當占空比和基值電流保持不變的情況下,隨著脈沖頻率的增大，高于TC4鈦合金熔點(1878K)的溫度場面積有所減小;當占空比和脈沖頻率保持不變的情況下，隨著基值電流的增大，高于TC4鈦合金熔點的溫度場面積亦有所減小。在模擬整個焊接過程中發現，焊接溫度場從穩態到非穩態再過渡到穩態,模擬焊接溫度場熱源附近溫度最高,遠離熱源,溫度逐漸降低，熱源正前方等溫線密集。說明該區域溫度梯度較大，熱源后方形成有彗尾狀溫度場，溫度梯度較小,因此等溫線較為分散。

2.4試驗與模擬結果對比分析

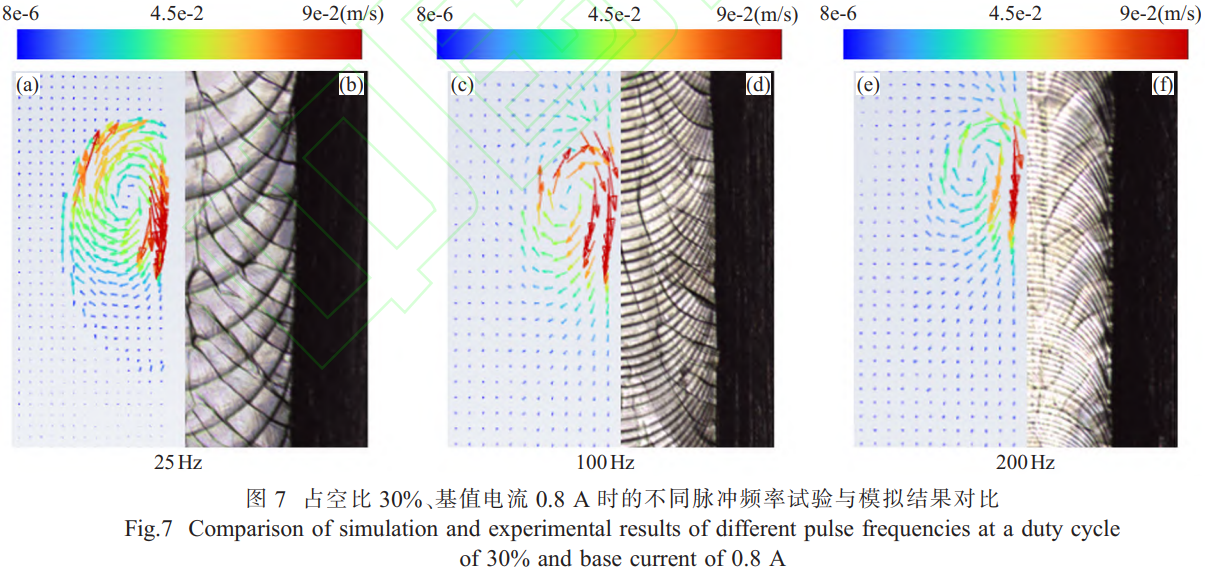

圖7為占空比30%、基值電流0.8A時的不同脈沖頻率試驗與模擬結果對比。。其中圖7(a)、(c)、(e)分別為脈沖頻率為25、100、200Hz時數值模擬焊接熔池流場;圖7(b)、(d)、(f)分別為脈沖頻率為25、100、200Hz時，共聚焦顯微鏡觀察到的焊縫形貌。結果表明,熔池流場整體呈橢圓形,在基值電流和脈沖電流的交替作用下，對熔池形成了一定攪拌作用,使焊縫液態金屬順時針流動。其中,熱源中心位置流速最大，結合溫度場分析，熔池前方溫度梯度大，金屬未熔化，熔池較窄，液態金屬流動受阻使得流速較大。熔池后方溫度梯度小，液態金屬處于冷卻凝固過程,熔池較寬,液態金屬堆積導致流速較慢,因此流場整體呈橢圓形。對比圖7(a)、(c)、(e)可以明顯看出,模擬熔池輪廓與試驗所得到的焊縫形貌基本吻合。隨著脈沖頻率的增大，模擬熔池流場范圍變小，焊縫寬度也隨之減小，與工藝試驗結果一致。隨著脈沖頻率的增大，液體金屬流速變小，逐漸趨于平穩,有利于焊縫成形,焊縫從魚鱗焊縫逐漸過渡至連續焊縫。

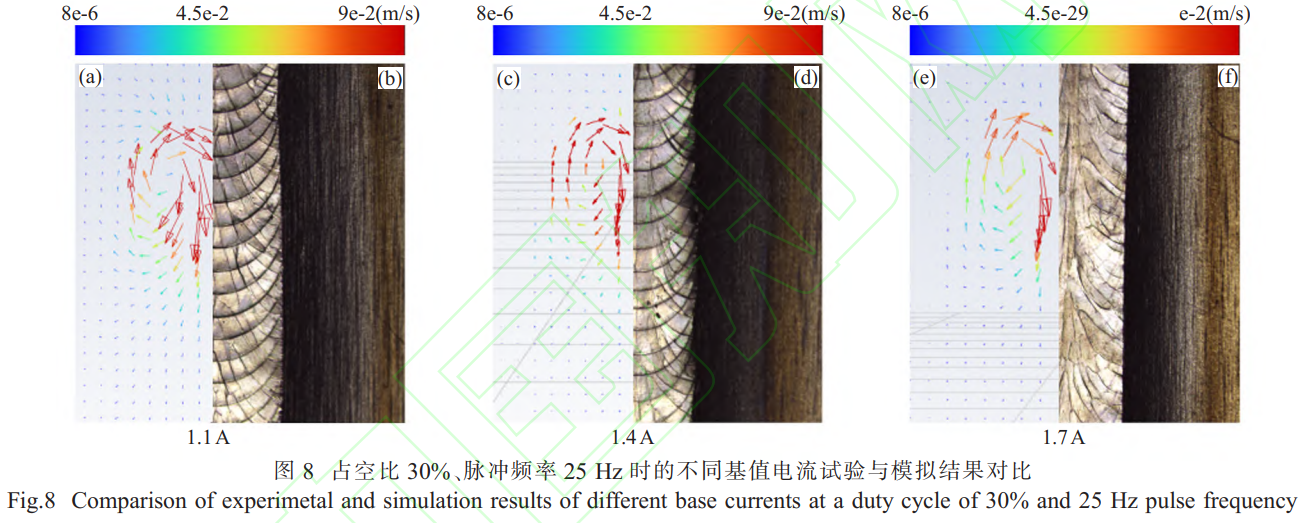

圖8為占空比30%、脈沖頻率25Hz時的不同基值電流試驗與模擬結果對比。圖8(a)、(c)、(e)分別為基值電流1.1、1.4、1.7A時數值模擬焊接熔池流場;圖8(b)、(d)、(f)分別為基值電流1.1、1.4、1.7A時，共聚焦顯微鏡觀察到的焊縫形貌。對比圖8(b)、(d)、(f)可以明顯看出，模擬熔池輪廓與試驗所得到的焊縫形貌基本吻合，隨著基值電流的增大，模擬熔池流場范圍變小，焊縫寬度也隨之減小，與工藝試驗結果一致。隨著基值電流的增大，峰值電流與基值電流差值變小，液體金屬流速變小，逐漸趨于平穩。

2.5焊接接頭熱循環與顯微組織

占空比30%、基值電流0.8A、脈沖頻率分別為25Hz時,焊接接頭焊接熱循環曲線與顯微組織如圖9所示。其中，圖9(h)為典型的100μm厚TC4鈦合金超薄板P-MPAW的焊接接頭顯微組織。由圖9(d)可見,TC4鈦合金為等軸的α相和β相雙相鈦合金。由圖9(g)可見,焊縫區的微觀組織主要表現為網籃組織，這是由于焊接過程中在脈沖電流的作用下，焊縫金屬迅速達到相變溫度，原生 α相和β相向高溫β相轉變,高溫β相通過晶格重構轉變?yōu)?α ′馬氏體相 [10],生成的大量 α ′馬氏體相互相交織在一起形成網籃組織。由圖9(e)、(f)可知,熱影響區的微觀組織主要表現為等軸 α相和β相以及針狀 α ′相馬氏體多相共存現象。在圖9(b)、(f)中,熱影響區由于靠近焊縫，在焊縫高溫影響下原生 α相和β相向高溫β相轉變,但由于冷卻速度快,冷卻后部分α相和高溫β相轉變?yōu)?alpha;'馬氏體，因此在圖9(f)中可以明顯看出熱影響區內存在部分針狀α'馬氏體,在圖9(a)、(e)中熱影響區由于靠近母材,焊縫溫度相較于焊縫側熱影響區有所降低，從而顯微組織亦有所不同,顯微組織表現為部分α相、高溫β相以及針狀馬氏體多相共存。

3、結論

(1)使用P-MPAW焊接100μm厚TC4鈦合金超薄板,脈沖頻率為25Hz時,不同基值電流的情況下焊縫均呈現為魚鱗狀，脈沖頻率分別為100、200Hz時焊縫均呈現為光滑連續焊縫。

(2)P-MPAW焊接100μm厚TC4鈦合金超薄板的焊縫正面寬度大于背面寬度,在平均電流2A、占空比30%和50%時,隨著基值電流和脈沖頻率的增大，焊縫寬度逐步變小。

(3)有限單元法模擬P-MPAW焊接TC4鈦合金超薄板的焊接過程,溫度場呈彗尾狀,流場呈橢圓狀，脈沖電流和脈沖頻率影響熔池大小以及熔池液態金屬流速。

(4)100μm厚TC4鈦合金超薄板P-MPAW焊接接頭,焊縫區顯微組織主要為網籃組織,熱影響區組織主要為等軸α相和β相以及針狀α'相馬氏體，TC4母材組織為等軸α相和β相。

參考文獻:

[1] Lu Y, Qiao H C, Zhao J. Surface microstructure evolution analysis of TiAl alloy by laser shock peening[J]. Rare Metal Materials and Engineering,2019,48(3):841-846.

[2]孟圣昊,司昌健,任逸群,等.中厚板TC4鈦合金真空環境激光焊接特性[J].焊接學報,2021,42(8):40-47.

[3]陳國慶，張秉剛，吳雙輝，等.TC4/Ta-W合金異種金屬電子束焊接[J].焊接學報,2011,32(8):21-24.

[4]陳素明,趙安安,姜毅,等.TC4鈦合金激光填絲焊工藝參數對焊縫宏觀成形的影響[J].中國激光,2021,48(14):74-80.

[5]范霽康,齊鉑金,李曉鵬,等.薄板TC4鈦合金脈沖電子束焊接技術研究[J].稀有金屬材料與工程,2019,48(12):4026-4034.

[6]關峰,趙泓博,倪家強,等.超塑成形TC4薄板激光焊接頭組織及性能研究[J].焊接,2018(6):28-33.

[7]湯柳磊，何建萍，張虎.脈沖參數對超薄板脈沖微束等離子弧焊焊縫成形及焊接熱輸入的影響[J].熱加工工藝,2019,48(15):22-25.

[8]何建萍,吳鑫,吉永豐,等.100μm超薄不銹鋼板脈沖微束等離子弧焊成形機理[J].焊接學報,2021,42(6):77-84.

[9] Xu L,He J P, Pan X H,et al. Numerical and experimental study on oscillation mechanism of molten pool during pulsed microplasma arc welding ultrathin sheets[J]. Results in Physics,2022,35:105359.

[10]張婧,杜偉,王孟果,等.鈦合金激光-MIG電弧復合焊接頭組織性能[J].金屬加工:熱加工,2023(4):10-13.

（注，原文標題：100μm厚鈦合金超薄板脈沖微束等離子弧焊焊接工藝與數值模擬_柴鵬）

---
