鈦合金憑其強度大、耐腐蝕性能好、生物相容性優良等特點，在航空航天、國防軍工以及生物醫療領域的高端制造裝備中得到廣泛應用。其中以TC4(Ti-6Al-4V)合金為代表的α+β型雙相鈦合金的綜合性能與其微觀組織形態有著密切的關系。TC4-DT鈦合金以TC4合金為基礎，經過對間隙元素的嚴格把控發展而成，是一種中強損傷容限型的鈦合金，可滿足現代航空結構件對高可靠性、長壽命以及抗沖擊損傷能力強的高標準需求4。鈦合金等軸組織、雙態組織及片層組織等微觀組織對其力學性能起到了決定性的影響，這三種微觀組織的獲得取決于熱加工工藝，尤其是熱處理和鍛造工藝的精準控制[5-7]。熱處理可以通過改變相的組成、形態、尺寸和分布調節材料強度、塑性、韌性及疲勞特性;而鍛造工藝則會直接影響材料的晶粒尺寸、流線組織和缺陷狀態[8-10]。盡管已有大量研究關注熱處理對鈦合金常規靜態力學性能的影響，但對于其在高速?zèng)_擊等極端服役條件下的動態力學行為系統性研究仍相對缺乏[11]。在此基礎上，通過不同熱處理工藝獲得的四種典型微觀組織對TC4-DT鈦合金性能的影響，以期為該合金用于防護結構提供可靠的資料支持與理論依據。

1、試驗部分

1.1試驗材料

本試驗材料為真空自耗電弧爐3次熔煉的TC4-DT鈦合金，化學成分為Ti-6Al-4V,相變點為(980±10)℃,是一種在Ti-6Al-4V基礎上開發的中強損傷容限、低間隙鈦合金。合金中各元素含量如表1所示。

1.2熱處理工藝設計

為研究不同熱處理工藝對TC4-DT鈦合金力學性能和抗彈性能的影響，本研究設計4種不同的熱處理工藝，以分別獲得雙態組織等軸組織和片層組織。具體熱處理工藝及對應的微觀組織如表2所示。

(1)雙態組織

1:在α+β兩相區加熱至900℃,保溫1h后空冷(AC),隨后在600℃時效4h空冷,通過保留部分初生α相，同時通過時效處理析出次生α相，形成雙態組織。

2:在接近β相變點的溫度925℃保溫1h后爐冷(FC),隨后在600℃時效4h空冷,利用更為緩慢的冷卻速度獲得更均勻的雙態組織。

(2)等軸組織

3:在α+β兩相區加熱至900℃,保溫6h后緩慢爐冷(SFC),促使α相充分等軸化,形成等軸組織[14-15]。

(3)片層組織

4:在β相區加熱至1000℃,保溫1h后爐冷(FC)，使合金完全轉變?yōu)?beta;相,冷卻過程中β相析出片層狀a相,形成片層組織。

表1 TC4-DT鈦合金化學成分

Tab.1 Chemical composition of TC4-DT titanium alloy%

元素	含量/%
Ti	余量
Al	5.5~6.5
V	3.5~4.5
Fe	≤0.25
O	≤0.15
C	≤0.08
N	≤0.05
H	≤0.0125
稀土元素	0.026
Mg	0.038

表2熱處理工藝和微觀組織

Tab.2 Heat treatment process and microstructure

試樣編號	熱處理制度	微觀組織
#1	900℃/1h/AC+600℃/4h/AC	雙態組織
#2	925℃/1h/FC+600℃/4h/AC	雙態組織
#3	900℃/6h/SFC	等軸組織
#4	1 000℃/1 h/FC	片層組織

1.3力學性能試驗

1.3.1靜態力學性能

在室溫下，使用萬能材料試驗機，以0.001s-1的應變率進行靜態力學性能試驗。其中，拉伸試樣規格為Φ5mm25mm,壓縮試樣規格為Φ8mm12mm。

1.3.2動態力學性能

采用規格Φ5mm5mm圓柱體試樣，利用氣槍加載的分離式霍普金森壓桿裝置,以200mm的子彈長度200mm、14.5mm的波導桿直徑，對其進行動態力學性能測試。

1.3.3絕熱剪切敏感性

利用分離式霍普金森壓桿裝置，對帽形試樣進行強迫剪切測試，記錄試樣的承載時間。

2、結果與分析

2.1靜態力學性能

TC4-DT四種組織的靜態力學性能如表3所示。

由表3可知,不同微觀組織的TC4-DT鈦合金的靜態力學性能差異顯著。雙態組織中的試樣#1具有更優異的抗拉強度和屈服強度，而試樣#2的爐冷工藝使得其組織更均勻，塑性性能更佳。等軸組織試樣#3在所有試樣中的塑性性能最好，片層組織試樣#4的強度和硬度介于雙態組織和等軸組織之間,且塑性最差。

表3 TC4-DT 4種組織的靜態力學性能

Tab.3 Static mechanical properties of TC4-DT four kinds of structures

試樣 編號	抗拉強度 /MPa	屈服強度 /MPa	伸長率 /Pct	斷面收縮 率/Pct	抗壓強度 /MPa	硬度 /HRC
#1	1150	980	14.5	40.2	1250	38.5
#2	1100	950	16.0	45.0	1200	37.8
#3	1050	900	18.0	50.5	1150	35.0
#4	1080	920	12.0	30.0	1180	36.5

2.2動態力學性能

2.2.1動態抗壓強度

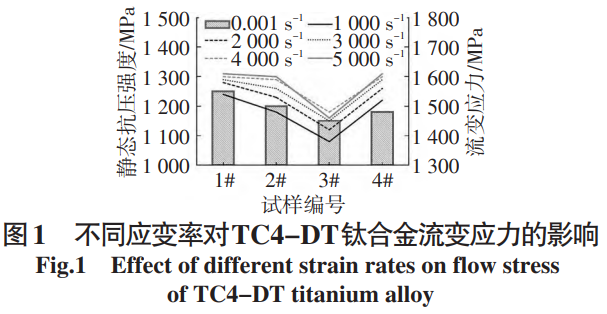

不同應變率對TC4-DT鈦合金流變應力的影響如圖1所示。

由圖1可知,TC4-DT鈦合金的動態抗壓強度表現出顯著的應變率強化效應和組織依賴,所有組織的流變應力均隨應變率的升高而顯著增加，其中雙態組織中的兩相結構能更有效地阻礙位錯運動,雙態組織試樣#1在高應變率下具有最優的抗變形能力。

2.2.2動態塑性變形性能

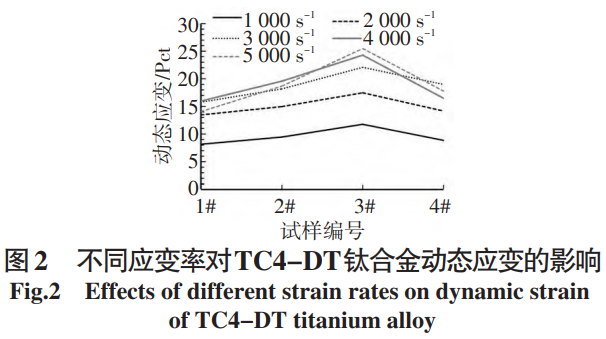

不同應變率對TC4-DT鈦合金動態應變的影響如圖2所示。

由圖2可知,TC4-DT鈦合金在不同應變率下的動態應變表現出顯著的微觀組織依賴性,且隨應變率的變化呈現非線性特征。具體來看，等軸組織試樣#3始終表現出最優的動態塑性,動態應變值最高,且其應變率強化效應顯著，從1000s⁻¹到5000s^−1,動態應變提升幅度達116%。TC4-DT鈦合金的動態應變行為受初生α相形態和界面密度共同調控，等軸組織因均勻變形能力成為抗動態斷裂最優選，而片層組織的高應變率不穩定性需在裝甲應用中規避。

2.2.3抗沖擊性能

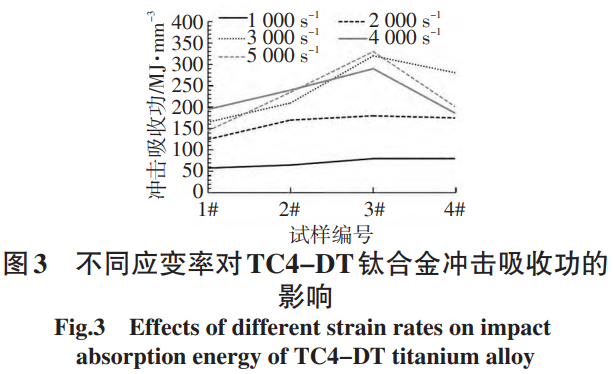

不同應變率對TC4-DT鈦合金沖擊吸收功的影響如圖3所示。

由圖3可知,等軸組織試樣#3在整個應變率范圍內均吸收的能量最多，在5000s^-1時的沖擊吸收功高達330MJ/m³。此外，試樣#2和試樣#3也展現了較高的能量吸收值，片層組織試樣#4的能量吸收能力則較弱。

2.3絕熱剪切敏感性

不同加載條件對TC4-DT鈦合金承載時間的影響如表4所示。

由表4可知，片層組織試樣#4的承載時間最短，表現出最高的絕熱剪切敏感性，這是因?yàn)槠淦瑢咏Y(jié)構為剪切帶的快速擴展提供了連續路徑。相比之下，等軸組織試樣#3的承載時間最長,抗絕熱剪切能力最強，其均勻的等軸晶粒能有效阻礙剪切帶的形成和傳播。雙態組織試樣#1和試樣#2的敏感性則介于二者之間，且組織更均勻的#2試樣承載時間略長，敏感性略低。這表明，細化、均勻化的組織是提高鈦合金抗絕熱剪切損傷能力的關鍵。

表4不同加載條件對TC4-DT鈦合金承載時間的影響

Tab.4 Effect of different loading conditions on the load-bearing time of TC4-DT titanium alloy

試樣編號	18 m/s	21m/s	24 m/s
#1	80	30	28
#2	80	38	33
#3	80	47	35
#4	80	44	34

3、結語

綜上,本研究通過不同熱處理工藝,對比分析了4種雙態組織等軸組織和片層組織對TC4-DT鈦合金動靜態力學性能的影響,結論如下:

(1)不同組織靜態力學性能差異較大，其中等軸組織試樣#3塑性性能最佳,而雙態組織試樣#1的強度和屈服強度最高;

(2)在動態力學性能方面，雙態組織試樣#1的動態抗壓強度最高，而等軸組織試樣#3動態塑性最佳;

(3)在絕熱剪切敏感性方面，雙態組織試樣#1的承載時間最短，絕熱剪切敏感性最高，而等軸組織試樣#3的承載時間最長，抗絕熱剪切能力最強。

綜上所述，熱處理所得微觀組織對TC4-DT鈦合金的力學性能影響顯著，在實際應用時需根據服役條件對性能的側重來調控?zé)崽幚砉に嚕�以�?shí)現材料性能的最佳匹配。

參考文獻

[1]彭嘉豪，孫前江，周建偉，等.TC4-DT鈦合金高溫?zé)嶙冃渭凹庸�[J].中國有色金屬學報,2022,32(4):994-1003.

[2]孫超.基于體育器械的鈦合金超塑性變形試驗分析[J].粘接,2021,46(5):68-71.

[3]郭娜,張俊庭,張海麗,等.熱處理工藝對激光增材制造TC4鈦合金次生α相的影響[J].軌道交通材料,2024,3(6):56-60.

[4]張偉.熱處理工藝對鈦合金微觀組織及高溫蠕變性能的影響[J].冶金與材料,2024,44(11):23-25.

[5]江旭來，王勇軍，張立新.TC4和TC4-DT鈦合金耐久性及損傷容限性能對比研究[J].飛機設計,2024,44(5):12-17.

[6]韓飛孝,孫小平,樓美琪,等.軋制和熱處理工藝對TC4鈦合金棒材超聲聲速的影響[J].鈦工業進展,2023,40(6):16-21.

[7]霍進良,蔡瑛,佟海生,等.新型TC4鈦合金材料熱處理工藝研究[J].新技術新工藝,2023(11):64-69.

[8]曹寧,李金泉.Ti-6Al-4V動態力學性能與本構關系研究[J].工具技術,2023,57(8):37-41.

[9]蘭寶山.鍛造工藝和熱處理工藝對TC4-DT合金鍛件組織性能影響[J].鍛造與沖壓,2023(11):67-71.

[10]吳建,劉磊.Ti6Al4V鈦合金不同熱處理方法的試驗與復合材料力學性能分析[J].粘接,2022,49(9):119-123.

[11]劉濤，柏威，吳喬國，等.熱處理對TC4鈦合金動態力學性能和微觀組織的影響[J].應用力學學報,2023,40(4):805-813.

[12]張明玉，運新兵，伏洪旺.不同熱處理工藝對TC10鈦合金組織及性能的影響[J].塑性工程學報,2021,28(12):237-245.

[13]何逸凡，陳東高，張龍，等.TC4鈦合金MIG焊接頭熱處理后組織性能研究[J].鋼鐵釩鈦,2021,42(6):164-170.

[14]高潘，曾衛東，張傳臣，等.熱處理對TC4-DT/TC21鈦合金線性摩擦焊接頭組織和性能的影響[J].航空科學技術,2021,32(9):50-56.
