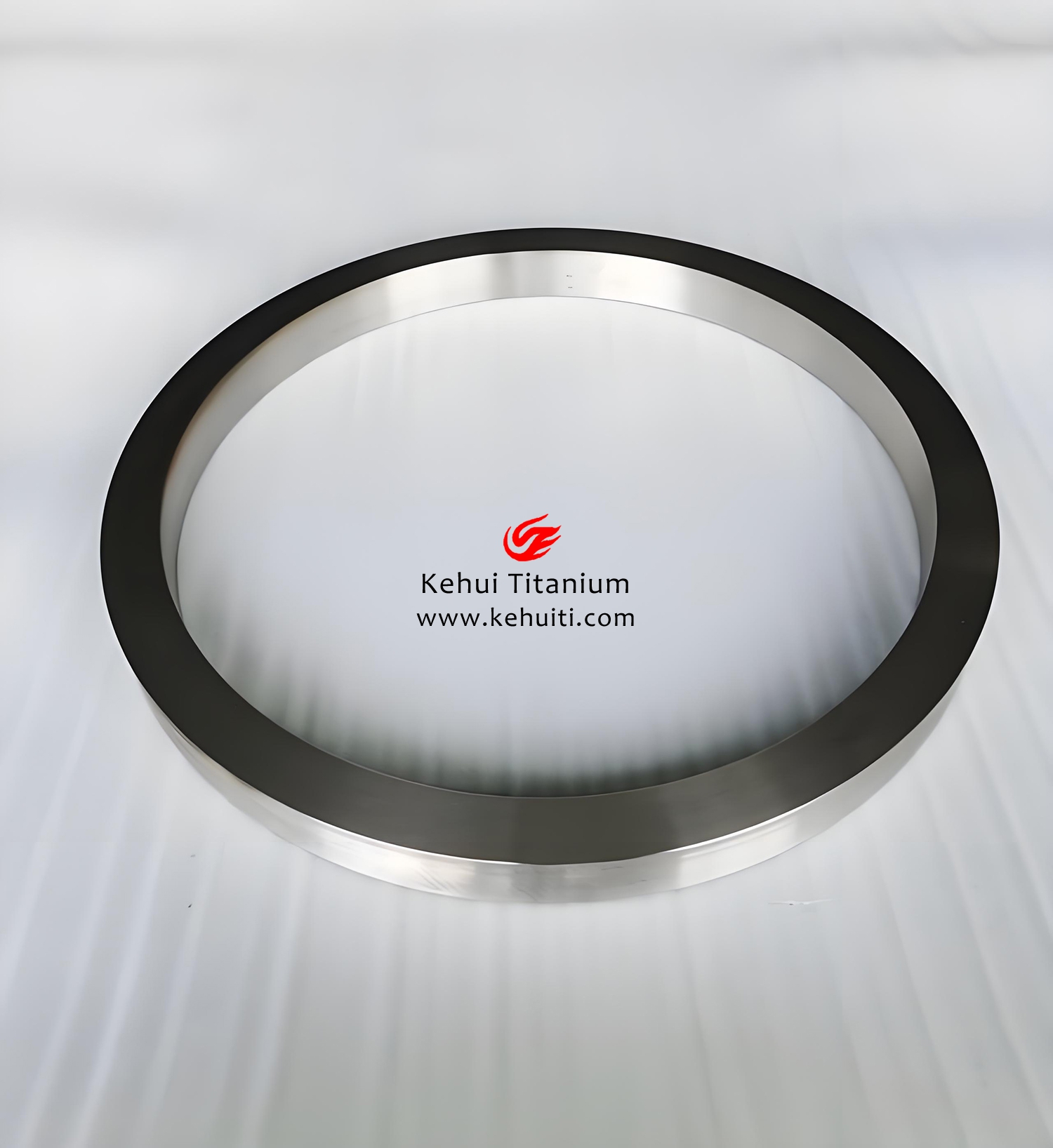

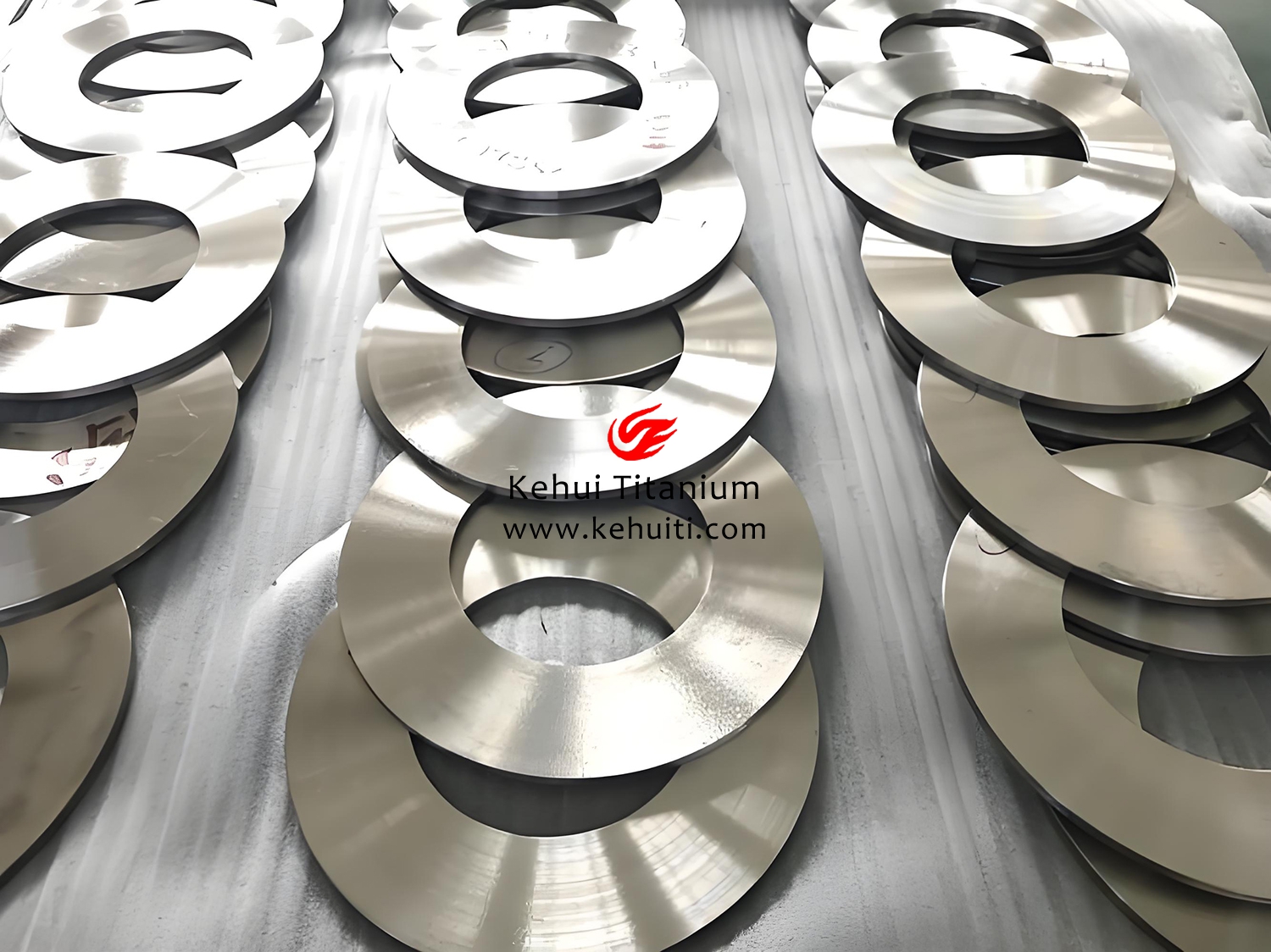

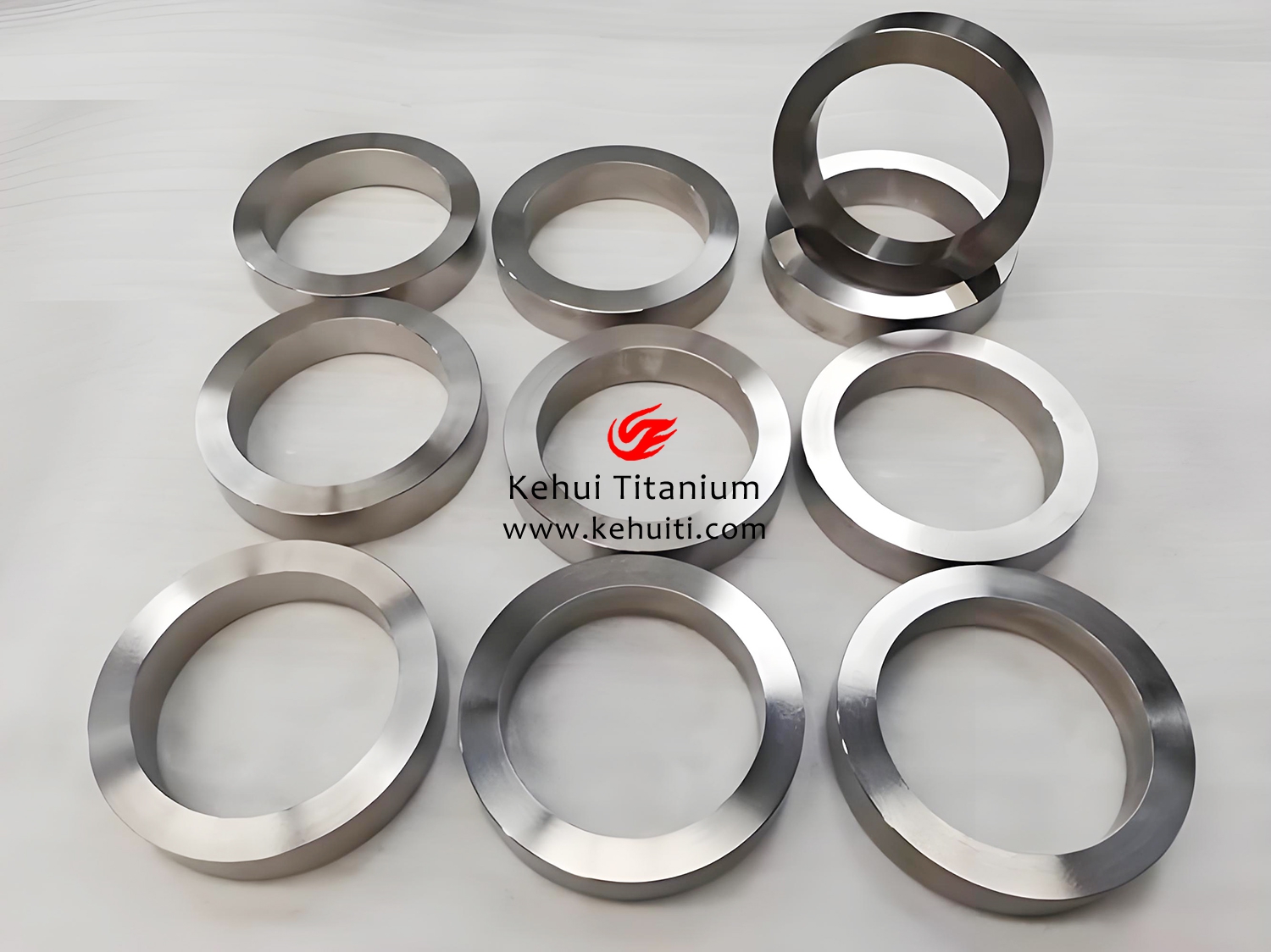

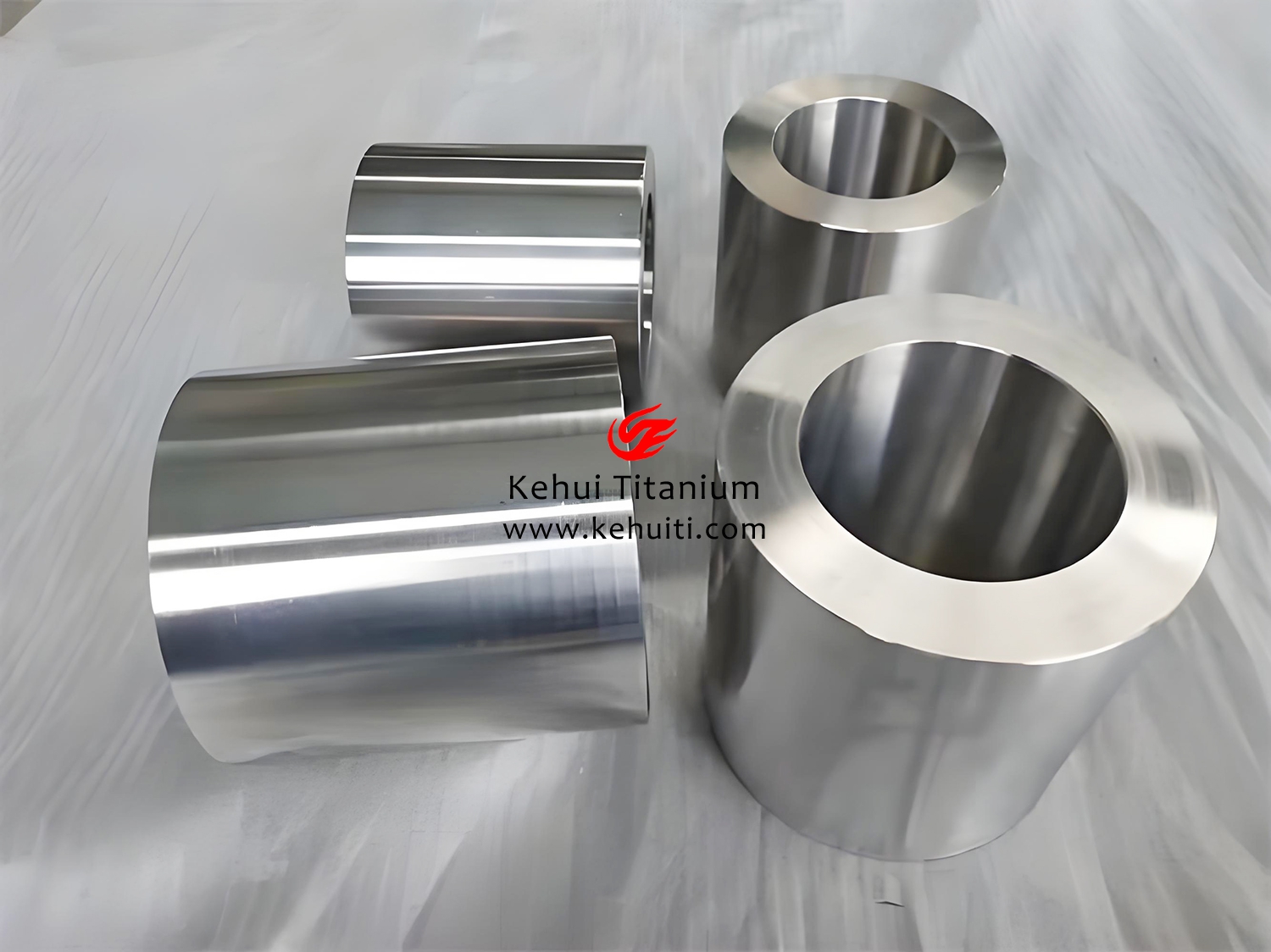

化工設備用鈦環具有耐腐蝕性強（能抵御酸、堿、鹽等腐蝕性介質侵蝕，減少泄漏損壞并延長設備壽命）、高強度與比強度高（承受壓力應力的同時減輕設備重量）、耐高溫性好（在高溫工藝中保持穩定性能）、塑性和加工性能良好（易于鍛造、軋制、焊接及機械加工以適配復雜結構）的特點，常用材質包括 TA0、TA1、TA2、TA3、TA9、TA10、TC4 等（純鈦適用于一般腐蝕環境，鈦合金適用于高壓及惡劣腐蝕場景），規格多樣（外徑從幾毫米至數米，內徑和高度按需定制），廣泛應用于密封部件（如管道連接對焊環、法蘭翻邊）、反應容器部件（支撐環、加強環等）、熱交換器部件（管板、折流板）、管道系統部件（連接環、補償器）等，其制造工藝涵蓋鍛造（改善內部組織、提升強度韌性）、機械加工（保證尺寸精度與表面粗糙度）、焊接（大型結構組裝需嚴控參數確保質量）、表面處理（拋光、酸洗、陽極氧化等形成致密氧化膜以增強防護性能）。以下是科輝鈦業化工設備用鈦環的詳細分析，涵蓋性能優勢、常用材質、執行標準、應用及市場前景：

一、鈦環在化工設備中的核心性能

性能指標	特點與參數
耐腐蝕性	抗強酸（硫酸、鹽酸、硝酸）、強堿（NaOH）、濕氯氣、有機溶劑（如醋酸、甲苯）腐蝕，腐蝕速率＜0.1 mm/a（ASTM G31）。
機械強度	抗拉強度≥345 MPa（Gr2），高強牌號（如Gr5）可達895 MPa以上，承壓性能優異。
輕量化	密度4.5 g/cm³（鋼的60%），減少設備自重，降低支撐結構負荷。
耐溫性	長期使用溫度：Gr2（≤150°C）、Gr12（≤300°C），高溫下仍保持穩定性。
密封性	低熱膨脹系數（8.6×10⁻⁶/°C），高溫高壓下密封面變形小，避免泄漏。

二、常用材質（牌號）及適用環境

牌號	成分特點	適用化工環境	典型應用部件
Gr2 (TA2)	工業純鈦（低氧、低鐵）	氧化性介質（氯堿、硝酸）、海水淡化	法蘭密封環、換熱器管板
Gr7 (Ti-0.2Pd)	含鈀合金（抗縫隙腐蝕）	還原性酸（鹽酸、磷酸）、高溫含Cl⁻介質	反應釜攪拌軸環、閥門閥座
Gr12 (Ti-0.3Mo-0.8Ni)	鉬鎳強化合金	濃硫酸（80%以下）、混合酸體系	硫酸濃縮器法蘭環、泵殼密封環
Ti-6Al-4V (Gr5)	α+β雙相合金（高強度）	高壓反應器、耐磨部件（需表面涂層）	高壓反應釜卡箍環、離心機轉鼓環

三、執行標準與規范

標準類型	標準名稱	核心要求
材料標準	ASTM B381	鈦鍛件的化學成分、力學性能及無損檢測要求。
化工設備標準	HG/T 3651-1999	鈦制化工設備設計規范（焊接、耐蝕性驗證）。
腐蝕測試標準	NACE TM0177	抗硫化物應力腐蝕（SSC）性能測試。
中國標準	GB/T 16598-2013	鈦及鈦合金環件技術條件（尺寸公差、鍛造工藝）。
國際認證	ASME BPVC Section VIII	壓力容器用鈦環的制造與驗收標準。

四、典型應用領域與案例

化工細分領域	具體應用場景	牌號推薦	性能需求
氯堿工業	電解槽法蘭環、氯氣冷卻器密封環	Gr2、Gr7	耐Cl⁻、NaOH腐蝕，高密封性
PTA生產	氧化反應器攪拌軸環、醋酸儲罐法蘭	Gr7、Gr12	抗溴化物、醋酸腐蝕
硫酸工業	濃硫酸蒸發器法蘭環、管道連接環	Gr12	耐高溫（≤200°C）濃硫酸腐蝕
有機化工	溶劑反應釜密封環、蒸餾塔內襯環	Gr2、Gr5	抗甲苯、丙酮等有機溶劑腐蝕
環保工程	煙氣脫硫（FGD）設備連接環	Gr2、Gr7	耐SO₂、H₂SO₃腐蝕

應用案例：

案例1：某化工廠硫酸儲罐法蘭環

原材質：316L不銹鋼，使用1年后因濃硫酸腐蝕泄漏。

替換為Gr12鈦環：壽命延長至10年，維護成本降低80%。

案例2：PTA裝置氧化反應器攪拌軸環

原材質：哈氏合金C276，成本高昂且加工周期長。

替換為Gr7鈦環：耐醋酸性能相當，成本降低35%，減重30%。

五、采購與加工建議

1、供應商選擇

國內廠商：符合GB/T 16598、提供ELI級低氫材料。

國際品牌：通過ASME認證。

2、技術要求

優先選用退火態（M態）鈦環，確保耐蝕性與加工性。

要求供應商提供UT探傷報告（缺陷≤Φ0.8 mm）與腐蝕試驗數據。

3、成本控制

批量采購可協商“海綿鈦價格+加工費”模式，鎖定長期合同。

對非承壓部件，選用Gr2替代Gr5，降低成本。

六、使用注意事項

1、加工與焊接

切割：采用水刀或激光切割，避免碳污染。

焊接：使用99.999%氬氣保護，焊后酸洗（HF+HNO₃）去除氧化層。

2、裝配防護

避免與碳鋼、鋁合金直接接觸，采用PTFE墊片或絕緣涂層隔離。

螺栓預緊力需均勻，防止局部應力集中導致密封失效。

3、環境限制

還原性酸（如鹽酸）：需選用Gr7或Gr12，Gr2不適用。

高溫濃堿液（＞150°C）：可能引發氫脆，需選用低氧級（ELI）鈦材。

七、市場前景分析

1、增長驅動因素

環保升級：化工行業“雙碳”目標推動高耐蝕材料替代傳統鋼材。

新能源需求：鋰電、氫能設備中鈦環應用增長（如電解槽密封環）。

2、技術趨勢

表面改性：微弧氧化（MAO）或噴涂PTFE涂層，擴展鈦環在強酸環境的應用。

復合制造：鈦-鋼復合環（基層鋼+覆層鈦），降低設備成本。

3、挑戰與對策

挑戰	解決方案
成本高（鈦材價格約為不銹鋼5倍）	推廣全壽命周期成本分析，強調長維護周期優勢。
氫脆風險（酸性環境吸氫）	選用ELI級鈦材，嚴格控氫工藝（真空退火）。

4、市場規模預測

2023年全球化工用鈦環市場規模約8億美元，預計2030年達18億美元（CAGR 12%）。

中國占比超35%，受益于化工產能升級與新能源產業擴張。

化工設備用鈦環憑借耐極端腐蝕、輕量化、長壽命的核心優勢，成為替代不銹鋼、鎳基合金的關鍵材料。選型需根據介質特性（氧化/還原性、溫度、濃度）匹配牌號，并通過優化加工與裝配工藝規避風險。未來，隨著綠色化工與高端制造的發展，鈦環在硫酸法鋰電回收、CO₂捕集等新興領域的應用將加速落地。

---
