航空結構件用鈦餅
發布日期：2025-5-20 11:04:58

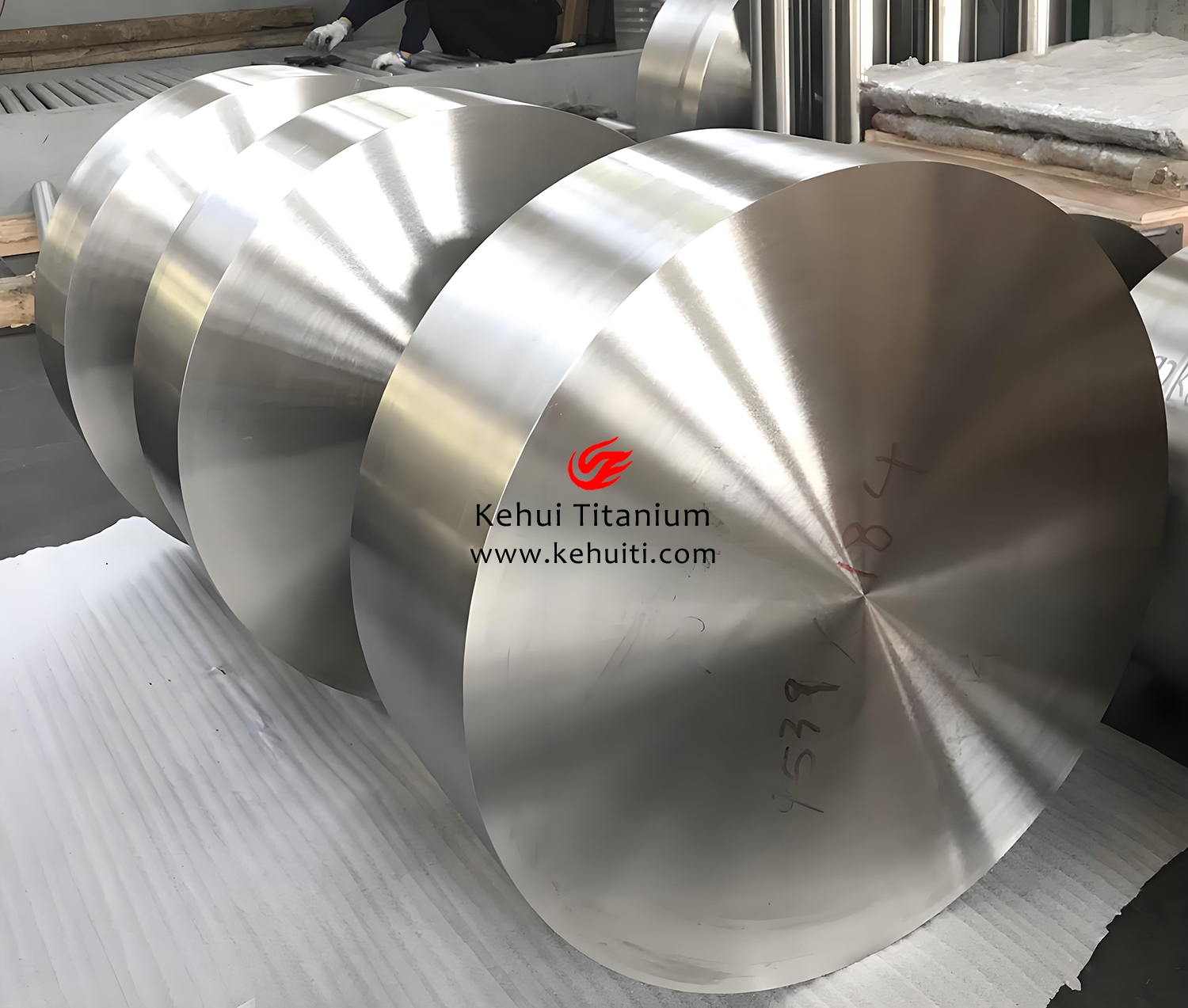

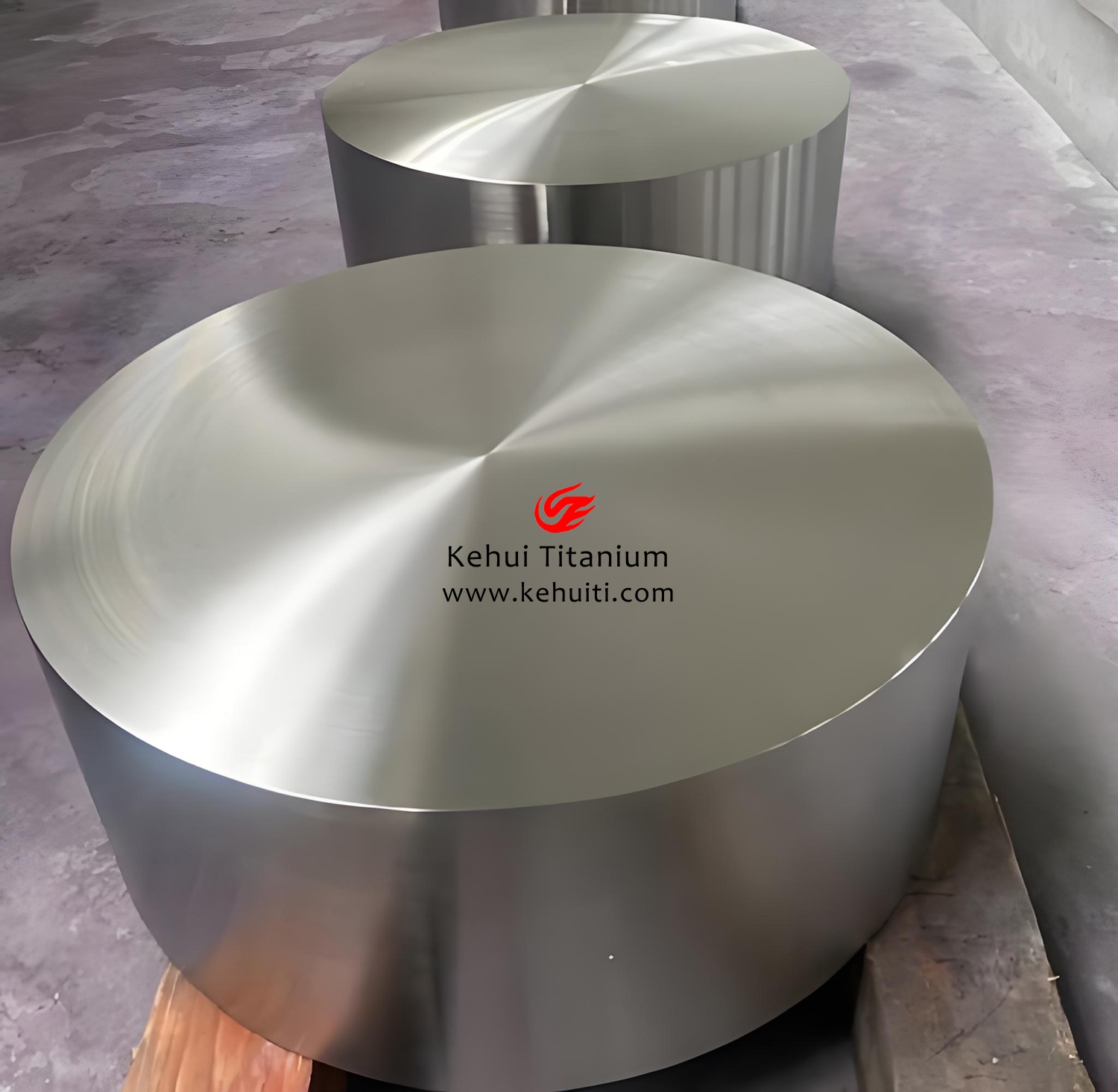

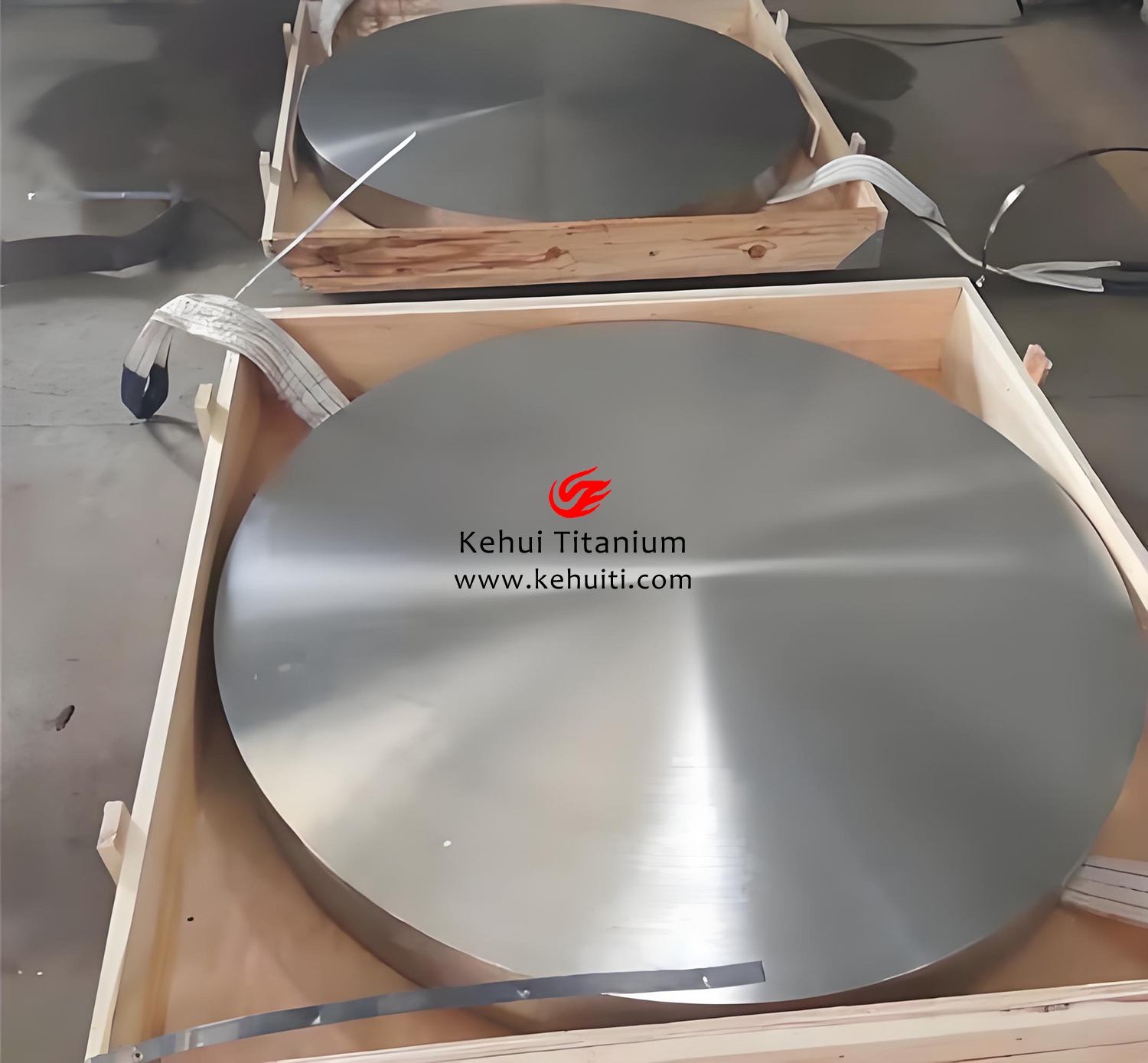

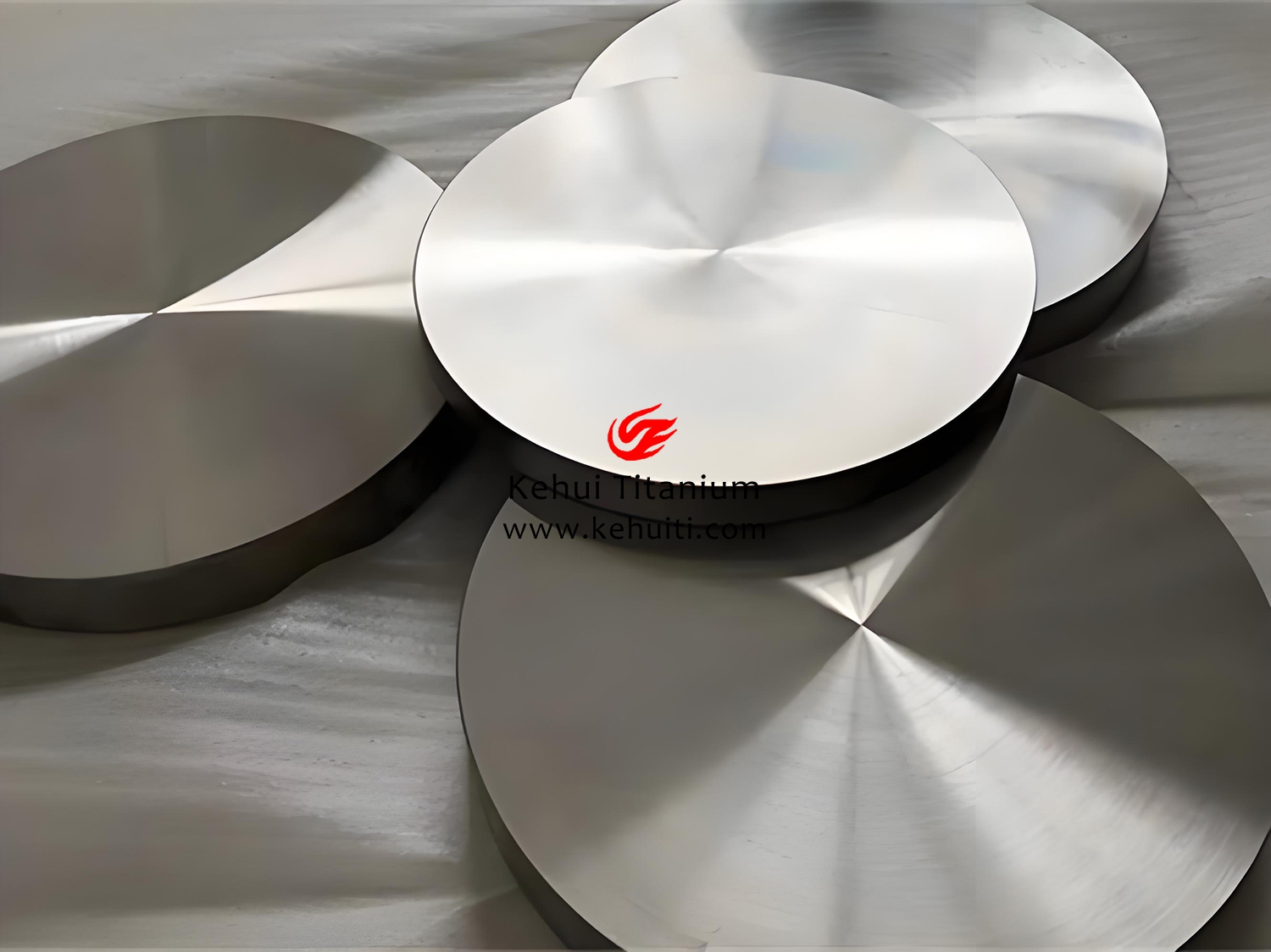

鈦合金鍛件（鈦餅）憑借高比強度、耐高溫性及抗疲勞性能，成為現代航空器的核心結構材料，尤其在機身承力框架、發動機關鍵部件及起落架系統中占據不可替代地位。以下從多維度系統分析其技術特性、應用場景及未來趨勢：
一、定義與核心需求
| 項目 | 描述 |
| 定義 | 通過鍛造工藝成形的餅狀/盤狀鈦合金構件，用于航空器主承力結構，需承受高載荷、交變應力及極端溫度。 |
| 核心需求 | 高強度（≥900MPa）、輕量化（密度≤4.5g/cm³）、抗疲勞（≥10⁷次循環）、耐高溫（≤600℃）。 |
二、材質與合金體系對比
| 合金類型 | 典型牌號 | 成分（wt%） | 適用場景 | 國際對標 |
| α+β型 | TC4（Ti-6Al-4V） | Ti-6Al-4V（Al:5.5-6.75, V:3.5-4.5） | 發動機壓氣機盤、機身框架 | Ti-6Al-4V（AMS 4928） |
| 近α型 | TA15（Ti-6.5Al-2Zr-1Mo-1V） | Ti-6.5Al-2Zr-1Mo-1V | 高溫短艙、燃燒室外殼 | Ti-6242（AMS 4911） |
| β型 | TB6（Ti-5Mo-5V-3Cr-3Al） | Ti-5Mo-5V-3Cr-3Al | 起落架支撐臂、翼梁接頭 | Ti-5553（AMS 6930） |
| 新型合金 | Ti-6Al-2Sn-4Zr-6Mo（Ti-17） | Ti-6Al-2Sn-4Zr-6Mo | 超音速飛行器熱防護結構 | Ti-6Al-2Sn-4Zr-6Mo（美） |
三、性能參數對比
| 性能指標 | TC4 | TA15 | TB6 | 航空需求閾值 |
| 密度（g/cm³） | 4.43 | 4.50 | 4.65 | ≤4.7 |
| 抗拉強度（MPa） | 900-1100 | 980-1150 | 1350-1450 | ≥900（主承力件） |
| 斷裂韌性（MPa·m¹/²） | 55-75 | 50-70 | 30-50 | ≥40（抗裂紋擴展） |
| 高溫強度（500℃） | 600 MPa | 750 MPa | 480 MPa | ≥600（發動機熱端） |
| 疲勞極限（10⁷次，MPa） | 450 | 500 | 550 | ≥400（機身結構） |
四、執行標準對比
| 標準類型 | 國內標準 | 國際標準 | 核心指標 |
| 材料規范 | GB/T 2965-2020 | AMS 4928（美） | 氧含量≤0.20%，氫≤0.015% |
| 無損檢測 | HB 7237-2015 | ASTM E2375（美） | 超聲波探傷缺陷≤Φ0.8mm，無分層 |
| 熱處理 | GJB 2744A-2007 | AMS 6930（美） | 固溶溫度偏差±10℃，時效后硬度HRC 35-42 |
五、加工工藝與關鍵技術
| 工藝步驟 | 關鍵技術 | 參數示例 | 效果提升 |
| 多向鍛造 | β相區動態再結晶控制 | 溫度950-980℃，應變速率0.01-0.1s⁻¹ | 晶粒度細化至ASTM 5-6級 |
| 等溫鍛成形 | 模具溫度梯度≤5℃ | 溫度900-930℃，壓力100-150MPa | 材料利用率從30%提升至60% |
| 熱等靜壓（HIP） | 孔隙閉合與組織致密化 | 900℃/100MPa/2h | 疲勞壽命提升30% |
| 超塑性成形 | 微晶組織制備 | 溫度800-900℃，應變速率1×10⁻³s⁻¹ | 延伸率≥500%，成形復雜曲面 |
六、典型應用領域與案例
| 應用部件 | 合金牌號 | 性能要求 | 代表機型 | 減重效果 |
| 發動機壓氣機盤 | TC4、Ti-6242 | 高周疲勞壽命≥10⁷次 | CFM56（空客A320） | 比鋼減重40% |
| 機身承力框 | TA15 | 抗沖擊強度≥800MPa | 波音787“夢想客機” | 結構效率提升25% |
| 起落架支撐臂 | TB6、Ti-5553 | 抗拉強度≥1300MPa | F-35“閃電II”戰斗機 | 減重30%，壽命延長2倍 |
| 超音速蒙皮 | Ti-17 | 耐溫≥600℃，抗氧化 | SR-72“臨界鷹”驗證機 | 熱膨脹系數匹配復合材料 |
七、與其他航空鈦合金材料的對比
| 對比維度 | 鈦餅（鍛件） | 鈦板材 | 鈦鑄件 | 鈦粉末冶金件 |
| 力學性能 | 各向同性，強度高（↑20%） | 各向異性明顯 | 晶粒粗大，強度低 | 致密度≥99%，強度接近鍛件 |
| 加工成本 | 高（需多道次鍛造） | 中等（直接軋制） | 低（但需后處理） | 極高（設備及粉末成本） |
| 適用場景 | 主承力結構件 | 蒙皮、非承力件 | 復雜薄壁件 | 異形小尺寸精密件 |
| 缺陷控制 | 通過鍛造消除縮孔 | 易產生軋制分層 | 縮松、氣孔率高 | 孔隙率≤0.5% |
八、未來發展方向
| 技術方向 | 研究重點 | 目標參數 | 潛在應用 |
| 新型高溫合金 | Ti-Al系金屬間化合物（Ti2AlNb） | 耐溫≥800℃，強度≥1000MPa | 替代鎳基合金，用于第六代戰機 |
| 增材制造 | 電子束熔融（EBM）大型結構件 | 成形尺寸≥1.5m，致密度≥99.9% | 一體化機身框架 |
| 智能化檢測 | 嵌入式光纖傳感器+AI缺陷診斷 | 實時監測精度±0.01mm，響應時間≤1ms | 飛行器健康管理系統（IVHM） |
| 低成本化 | 短流程制備（粉末冶金+直接鍛造） | 成本降低40%，性能保持≥90% | 商用客機大規模應用 |
| 極端環境適配 | 抗冰晶腐蝕涂層（極地航線） | -50℃沖擊韌性≥50J | 北極航線寬體客機 |
九、核心挑戰與解決方案
| 挑戰 | 解決方案 | 預期效果 |
| 大尺寸鍛件組織不均 | 多向模鍛+局部感應加熱 | 溫度梯度≤10℃/cm，晶粒度均勻性提升50% |
| 加工刀具磨損嚴重 | 開發PCBN（聚晶立方氮化硼）涂層刀具 | 刀具壽命延長3倍，加工效率提升40% |
| 殘余應力導致變形 | 振動時效+深冷處理（-196℃液氮） | 殘余應力降低80%，尺寸穩定性提升 |
| 高成本限制普及 | 廢鈦閉環回收+高效熔煉技術 | 材料成本降低30%，碳足跡減少50% |
總結
航空結構件用鈦餅通過高性能合金創新與精密鍛造技術持續突破，在第六代戰機、寬體客機及空天飛行器中應用前景廣闊。未來增材制造與智能化技術將推動其向更大尺寸、更低成本方向發展，預計到2030年全球航空鈦材市場規模將超80億美元，中國因C919/CR929等機型量產，占比有望突破25%。技術突破重點在于極端環境材料研發與全生命周期成本控制，助力國產大飛機實現全球競爭力。
