發布日期：2025-6-25 10:11:36
（一）戰略價值：航空發動機高溫強韌化的核心支柱
TC11鈦合金棒（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）憑借500℃持久強度≥590MPa與比強度229 MPa·cm³/g，已成為國產航空發動機壓氣機盤、渦輪葉片等熱端部件的不可替代材料。CJ1000A發動機單臺需TC11鍛件超1.2噸，其高溫性能直接決定推重比上限——實測表明，TC11壓氣機盤在500℃/100h工況下蠕變應變<0.2%，較鎳基合金減重40%，燃油效率提升8%46。然而，美俄技術封鎖下，國產TC11純凈度（氧含量≤1200ppm）仍落后俄標BT20（≤800ppm），導致疲勞壽命差距達20%，且Φ>1.5米整體葉盤依賴進口。這場“高溫材料自主化”攻堅直接關乎國產大飛機與軍用航發的戰略安全。
（二）技術破壁：純凈熔煉與異質結構調控的雙軌突破
國產TC11正經歷“成分精準化-制造智能化”技術革命：
純凈熔煉升級——三級真空自耗熔煉（VAR）結合電磁攪拌，將氧化物夾雜尺寸壓至≤20μm（寶鈦集團專利），支撐氧含量從1500ppm降至1200ppm；
組織均勻性調控——湖南湘投金天開發“固溶+梯度空冷+水冷+時效”工藝，通過控制空冷系數（k1=0.05–0.3min/mm），使Φ650mm鍛件心表強度波動≤5%，解決大尺寸件性能分層難題1；
表面強韌化創新——超聲局部滾壓（PUSRP）在TC11棒材表面構建雙向異質結構，幾何位錯密度達基體8倍，屈服強度提升23%至1100MPa，延伸率保持15%，突破強塑性倒置瓶頸9。這些突破標志著產業從“仿制跟跑”向“性能定制”躍遷。
（三）產業躍遷：千億集群驅動與再生技術降本
全球航空鈦材格局因中國崛起而重構：
集群化升級：陜西千億級鈦產業計劃（2025年產能11萬噸）聚焦“高品質海綿鈦—航空鍛件—增材制造”鏈條，目標國產大飛機TC11部件自主化率超70%；
綠色循環突破：電解鈦粉技術（中科院研發）將熔煉能耗從40→18kWh/kg，2030年再生鈦占比目標30%，推動成本降40%；
標準話語權爭奪：主導修訂ISO 24364鈦棒探傷標準，缺陷檢出精度從Φ1.0mm→Φ0.4mm，為CJ1000A發動機葉片“零缺陷交付”奠定基礎。
以下是科輝鈦業針對航空航天領域用TC11鈦合金棒的系統性技術分析，涵蓋材料特性、制造工藝、應用場景及發展趨勢，依據行業標準與前沿研究整合而成：
一、名義及化學成分
名義成分：Ti-6.5Al-3.5Mo-1.5Zr-0.3Si（α-β雙相耐熱鈦合金）。
化學成分控制（質量分數/%）：
主元素：Al（5.8～7.0）、Mo（2.8～3.8）、Zr（0.8～2.0）、Si（0.20～0.35）。
雜質限值：O≤0.15%、Fe≤0.25%、C≤0.08%、N≤0.05%、H≤0.012%。
元素作用：
Al穩定α相，Mo/Zr強化β相并提升熱穩定性；Si抑制蠕變（500℃蠕變強度≥590MPa）。
二、物理與機械性能
1. 物理性能
密度：4.48 g/cm³；相變點：1000±20℃。
熱膨脹系數：9.5×10⁻⁶/℃（20～500℃）；彈性模量：123 GPa。
2. 機械性能（雙重退火態）：
| 性能指標 | 室溫值 | 500℃高溫值 |
| 抗拉強度（Rm） | 1030～1230 MPa | ≥685 MPa |
| 屈服強度（Rp0.2） | 885～930 MPa | ≥640 MPa（持久強度） |
| 延伸率（A） | 8～10% | ≥12% |
| 斷面收縮率（Z） | 23～30% | ≥40% |
| 沖擊韌性（ak） | ≥29.5 J/cm² | - |
| 疲勞極限（10⁷周次） | 550～600 MPa | - |
注：500℃持久強度σ₁₀₀ₕ≥590MPa，支撐航空發動機熱端部件長期服役。
三、耐腐蝕性能
優勢：
耐氧化性介質（如大氣、海水），無磁性。
高溫抗氧化性：500℃以下形成Al₂O₃保護層，年氧化增重率<0.1 mg/cm²。
局限：
對熱鹽應力腐蝕敏感（需避免Cl⁻環境+300℃以上工況）。
耐還原性酸（如HCl）較弱，不及TA10鈦合金。
防護技術：
激光熔覆FeCoNiCrMoBSi高熵合金涂層，使700℃氧化速率降低73%。
四、國際牌號對應
中國：TC11（GB/T 3620.1）。
俄羅斯：BT9、BT9JI（成分與性能近似）。
歐美：無直接對應牌號，但Ti-6242S（美）性能接近。
五、加工注意事項
切削加工：
低速切削（≤50 m/min），TiAlN涂層刀具+高壓冷卻液，防止粘刀。
焊接工藝：
惰性氣體保護（Ar純度≥99.999%），焊后530～580℃去應力退火。
熱加工：
鍛造溫度：α+β區（930～980℃），避免β晶粒過度長大。
表面處理：
噴砂/酸洗去除氧化層，激光沖擊強化（LSP）提升疲勞壽命300%。
六、常見產品規格
| 形態 | 規格范圍 | 執行標準 | 應用場景 |
| 棒材 | Φ8～110mm×L<6m | GB/T 2965-2007 | 發動機葉片、軸類 |
| 鍛件 | Φ≤1.2m盤件 | GJB 2744A-2007 | 壓氣機盤、鼓筒 |
| 薄壁筒體 | 壁厚0.5～5mm | 企業定制 | 航天發動機殼體 |
七、制造工藝與流程

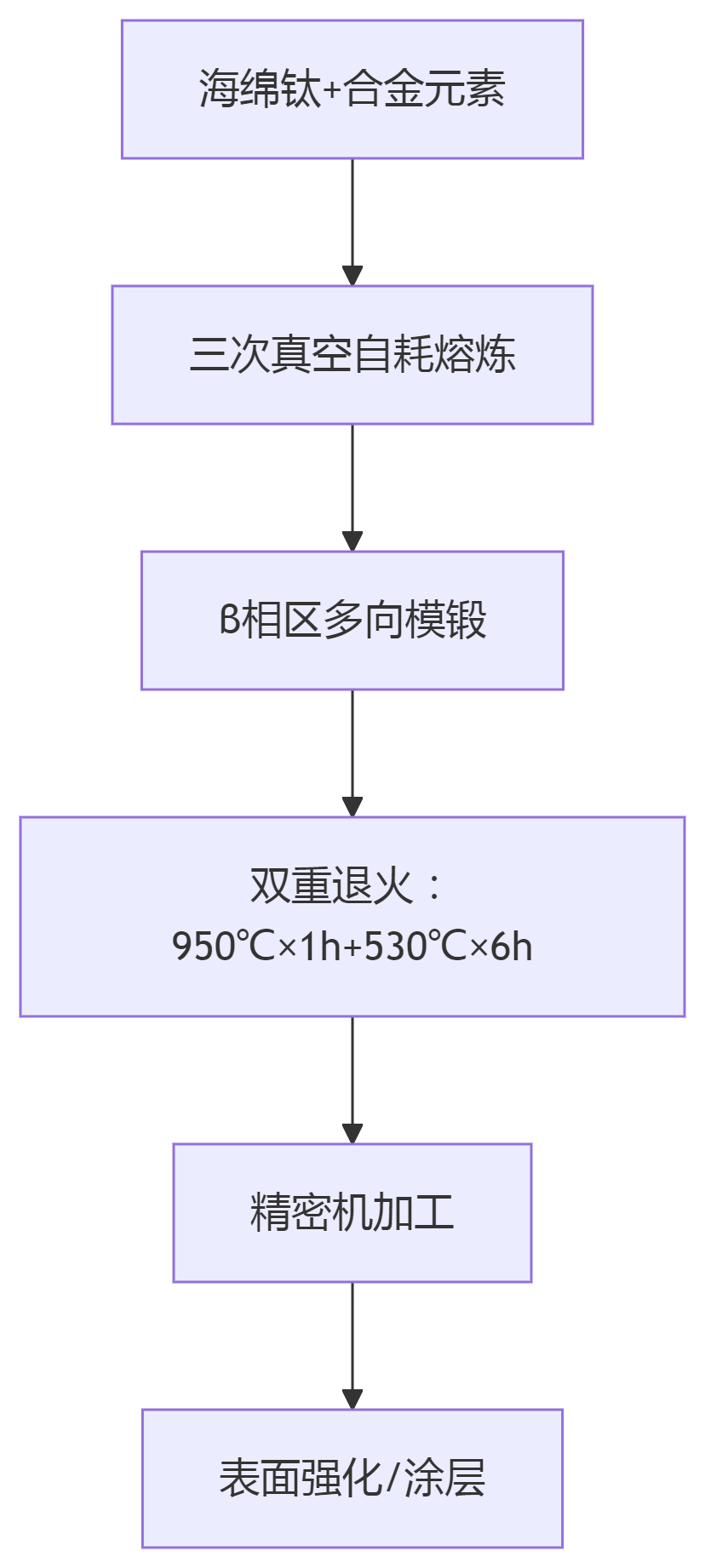

核心工藝流程
先進工藝進展
增材制造：
激光直接沉積（DLD）近凈成形，材料利用率達85%（傳統鍛件僅15%），晶粒度控制至32μm。
復合制造：
“增材+焊接”組合：復雜段激光成形+簡單段鍛造，解決大尺寸筒體一體化成形難題。
粉末冶金：
熱等靜壓（HIP）制備全致密粉末TC11，彈性模量優于鍛件，適用于網格加強筋艙體。
八、執行標準體系
國軍標：GJB 494A-2008（航空發動機葉片棒材）。
航標：HB 5263-1995（壓氣機盤模鍛件）。
檢測標準：
超聲波探傷：檢出Φ0.8mm缺陷（GB/T 5193 B級）。
高溫持久試驗：500℃/100h≥590MPa（GJB 2744A）。
九、核心應用領域與突破案例
1. 航空發動機
壓氣機盤：CJ1000A商用發動機采用TC11鍛件，工作溫度500℃/500小時，推重比提升15%。
葉片：疲勞壽命＞10⁷周次（550MPa應力幅），替代鎳基合金減重40%。
2. 航天結構件
薄壁筒體：復合制造技術實現Φ2m筒體（激光增材段+鍛件段），焊接強度1536.5MPa，較傳統工藝周期縮短50%。
3. 創新案例：
高熵合金涂層：FeCoNiCrMoBSi涂層使TC11在700℃氧化速率降低73%，延長火箭噴管壽命。
粉末冶金艙體：熱等靜壓成形航天器網格筋艙體，減重30%且無內部缺陷。
十、國內外產業化對比
| 維度 | 國內水平 | 國際領先水平 | 差距根源 |
| 純凈度 | 氧含量≤1200ppm | 俄VSMPO≤800ppm | 熔煉工藝 |
| 大尺寸鍛件 | Φ1.2m盤件（寶鈦） | 美PCC公司Φ1.5m整體葉盤 | 萬噸壓機稀缺 |
| 增材制造 | DLD晶粒度32μm | 美GE電子束熔絲沉積（晶粒≤20μm） | 熱源控制精度 |
| 成本控制 | 再生鈦占比15% | 美TIMET再生率30% | 電解鈦粉技術未普及 |
十一、技術挑戰與前沿攻關
組織均勻性：
大鍛件心部與表層性能差異＞15% → 開發多向模鍛+局部時效工藝。
高溫抗氧化：
700℃氧化增重顯著 → 激光熔覆高熵合金涂層（Cr₂O₃阻氧層）。
增材制造缺陷：
柱狀晶導致各向異性 → Cu/Mn粉末添加促柱狀晶向等軸晶轉變（專利技術）。
十二、趨勢展望
智能化制造：
數字孿生控軋系統：晶粒度波動≤1級（寶鋼試點）。
綠色冶金：
電解鈦粉重熔：能耗從40→18 kWh/kg，目標2030年再生鈦占比30%。
跨界融合：
鈦-陶瓷復合材料：提升瞬時耐溫能力至800℃（預研階段）。
航天商業化：
可復用火箭發動機部件：增材制造TC11渦輪盤成本降50%，支撐民營航天。
結語：
TC11鈦合金棒憑借“500℃強韌-輕量化-工藝適配”三位一體特性，成為航空發動機不可替代的戰略材料。突破純凈熔煉（氧≤800ppm）與大尺寸構件成形瓶頸，需產學研協同攻關“真空冶金-智能增材-極端防護”技術鏈，支撐國產大飛機與商業航天自主化進程。
