在能源與化工工業中，裝備的可靠性和使用壽命直接關系到生產安全、運營成本與經濟效益。石油化工與氯堿工業的生產環境充斥著高溫、高壓及氯化物、硫化物、酸、堿等強腐蝕性介質，對管道材料構成了極其嚴酷的挑戰。鈦合金管，憑借其無與倫比的耐腐蝕性能、優異的力學強度和相對較低的全生命周期成本，已成為該領域解決腐蝕瓶頸、實現裝備長周期安全運行的關鍵材料。本報告旨在系統闡述石油化工與氯堿工業用鈦合金管的核心特性、技術要點及應用前景。

一、定義與概述

在石油化工與氯堿工業中，鈦合金管特指采用工業純鈦或鈦合金制成的，專門用于輸送、換熱或反應過程中各類強腐蝕性介質的管狀結構件。

其核心價值在于解決傳統不銹鋼、鎳基合金等材料在含氯離子、硫化物等環境中易發生的點蝕、縫隙腐蝕和應力腐蝕開裂等致命問題。雖然鈦材的初期投資成本高于普通鋼材，但其帶來的極低的腐蝕速率、幾乎為零的維護需求、以及長達數十年的使用壽命，使其在對抗腐蝕的長期斗爭中展現出卓越的經濟性。例如，在氯堿工業的濕氯氣和鹽水中，鈦合金管的壽命可比不銹鋼延長3-5倍以上，成為保障離子膜電解槽等核心裝置連續穩定運行的“血脈”。

二、材質與化學成分

該領域鈦管選材以耐蝕性為首要原則，兼顧必要的強度與可焊性，主要選用工業純鈦及少數特種耐蝕鈦合金。

中國牌號	國際常見對應牌號 (ASTM)	主要化學成分特點	性能特點與適用場景
TA1	Gr.1	工業純鈦，雜質含量最低。	成形性、焊接性最優，耐蝕性突出，強度較低。用于腐蝕環境溫和、對成形要求高的場合。
TA2	Gr.2	工業純鈦，綜合性能平衡。	最常用的牌號。在氧化性、中性介質（如海水、氯堿鹽水、濕氯氣）中耐蝕性極佳，焊接性好，性價比高。
TA9 (Ti-0.2Pd)	Gr.7	在TA2基礎上添加約0.2%的鈀(Pd)。	鈀是強陰極析氫催化劑，顯著提升在還原性酸（如中低濃度鹽酸、硫酸）和抗縫隙腐蝕能力。用于苛刻的化工介質。
TA10 (Ti-0.3Mo-0.8Ni)	Gr.12	添加鉬(Mo)和鎳(Ni)。	抗縫隙腐蝕性能優異，在還原性介質中耐蝕性優于TA2，成本低于TA9，是TA2的重要升級材料，常用于設備密封面等易發生縫隙腐蝕的部位。
TC4 (Ti-6Al-4V)	Gr.5	α+β型合金，含6%Al，4%V。	強度高（抗拉強度≥895MPa），但耐全面腐蝕性能一般，且鋁、釩離子存在潛在生物毒性顧慮。在石化中主要用于對強度有特殊要求、介質腐蝕性不強的結構部位，非主流耐蝕管材。

關鍵點：氯堿工業（鹽水、濕氯氣）普遍采用TA2；涉及還原性酸或嚴重縫隙腐蝕工況，則選用TA9或TA10。嚴格控制鐵(Fe)含量至關重要，鐵污染會破壞氧化膜的均勻性，成為氫滲透的通道，誘發氫脆。

三、性能特點

極致的耐腐蝕性能：這是其最核心的優勢。鈦在空氣和含氧介質中能瞬間生成致密穩定的TiO₂鈍化膜，且破損后能迅速自修復。在氯化物溶液（如鹽水、海水）、濕氯氣、氧化性酸（如硝酸）、大多數有機介質及堿性溶液中，其耐蝕性遠超不銹鋼和銅合金，年腐蝕率可低于0.001mm。尤其在氯離子環境下，徹底解決了不銹鋼的應力腐蝕開裂難題。

良好的力學與工藝性能：具有較高的比強度，在減輕設備自重方面有優勢。工業純鈦（TA1、TA2）塑性好，易于進行冷彎、脹管等加工，焊接性能優良，焊接接頭強度可達基體的90%。

特殊注意事項：

不耐還原性酸：在無空氣、不通氧的濃鹽酸、硫酸等還原性酸中，鈍化膜不穩定，腐蝕速率較快。

氫脆風險：在高溫、高壓氫環境或陰極保護過強時，可能有吸氫導致氫脆的風險。需避免與碳鋼等電位更負的材料直接接觸形成電偶，或在設計上采取絕緣措施。

抗沖刷腐蝕性能強：鈦管耐水及含固體顆粒介質沖擊的性能好，適用于高流速工況。

四、執行標準

鈦合金管的生產與驗收遵循嚴格的標準體系，確保其質量可靠。

基礎通用標準：

GB/T 3620.1—2016 《鈦及鈦合金牌號和化學成分》

GB/T 3624—2010 《鈦及鈦合金無縫管》

重要產品標準：

GB/T 3625—2007 《換熱器及冷凝器用鈦及鈦合金管》：這是熱交換器用鈦管的核心標準，規定了尺寸公差、力學性能、工藝性能（如壓扁、擴口）和液壓試驗等要求。

GB/T 46418-2025 《鈦合金油管和套管》：最新發布的石油天然氣工業專用標準，于2026年5月1日實施，填補了國內在該領域鈦管產品標準的空白，對材料、規格、試驗和檢驗做出了規定。

設計制造規范：設備制造需遵循《壓力容器安全技術監察規程》及相應的鈦制設備行業標準（如JB/T 4745《鈦制焊接容器》）。

五、加工工藝與關鍵技術

石油化工用鈦管對質量一致性、耐蝕可靠性和尺寸精度要求極高。

主要制造工藝：

無縫管軋制（熱軋/冷軋）：主流工藝。通過斜軋穿孔、皮爾格冷軋等工序生產，組織致密，性能均勻，承壓能力強。尤其適合厚壁、小直徑管。

焊接管制備：對厚壁或大直徑管，可采用板材卷焊。需使用高純度惰性氣體（如99.999% Ar）保護，進行TIG或等離子焊接，確保焊縫成分、性能與母材一致。

關鍵技術：

高純凈度熔煉：采用真空自耗電弧爐（VAR） 進行二次或三次熔煉，嚴格控制O、N、H等間隙元素及Fe等雜質含量。

精密溫控軋制與熱處理：在（α+β）兩相區進行軋制，通過精確控制溫度和變形量獲得細小等軸組織。后續進行真空退火，消除應力、穩定組織，是保證綜合性能的關鍵。

高質量焊接技術：焊接是薄弱環節。需采用無鐵污染的工裝、專用的焊接工藝評定，以及高能量密度激光焊等先進技術（如中國石油鈦合金連續管已應用），以減少熱影響區，提升焊縫質量和效率。

表面潔凈化處理：成品需經過酸洗（HF+HNO₃混合液）徹底去除氧化皮和表面污染層，恢復并強化鈍化膜。

六、加工流程

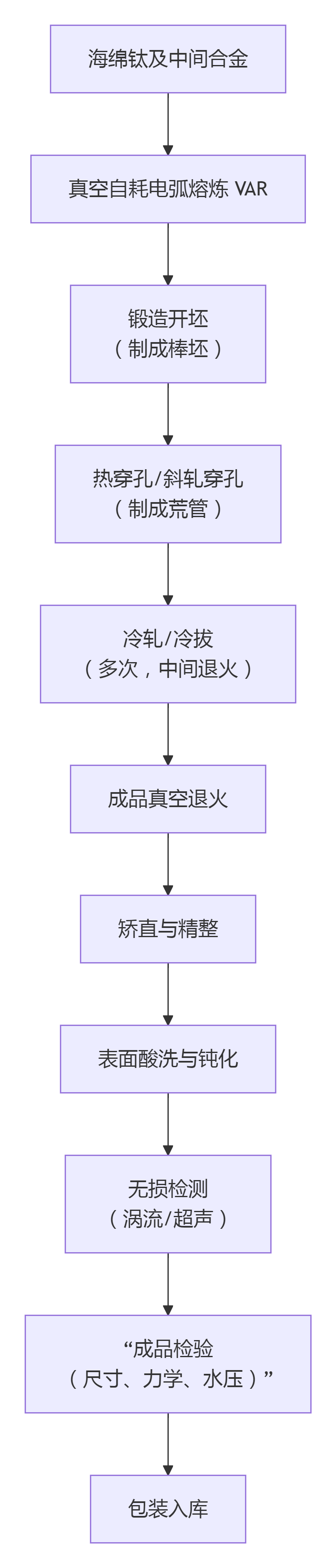

以廣泛應用的無縫TA2換熱管為例，其典型加工流程如下：

七、具體應用領域

介質輸送管道：

氯堿工業：離子膜法電解裝置的鹽水、濕氯氣、氯水輸送管道。這是鈦管最大、最成熟的應用領域之一，TA2管可完全抵御濕氯氣。

石油化工：輸送含氯化物、硫化物的工藝流體，如海上平臺生產管系、高含硫油氣集輸管線。新型鈦合金連續管已成功試制，用于深海、超深井及高腐蝕油氣開采，比鋼質管柱減重40%以上，大幅提高下入深度。

精細化工：PTA（精對苯二甲酸）、醋酸、己內酰胺等生產裝置中的腐。

熱交換器用管（列管式換熱器）：

核心應用場景：作為列管式換熱器的換熱管束，用于加熱、冷卻、冷凝過程。

優勢：在海水冷卻器（沿海電廠、石化廠）、鹽水預熱器、產品冷凝器中，鈦管耐海水和污垢腐蝕，使用壽命長，維護費用低。其光滑表面（可拋光至Ra0.2μm）不易結垢，傳熱效率持久。

結構：通過脹接或焊接固定在管板上。采用弓形折流板，引導殼程流體呈螺旋流動，增強傳熱。

特種設備配套管：

反應器內構件：如盤管、內冷管、插入管。

特殊閥門管件：儀表管、取樣管、吹掃管等。

電化學設備：電解槽、陽極液循環管等。

八、與其他領域用鈦合金管的對比

不同領域因服役環境、性能要求和成本約束不同，對鈦管的選擇差異顯著。

對比維度	石油化工與氯堿工業	海洋工程與船舶	航空航天與國防軍工	生物醫藥與醫療器械	電力能源	深冷與低溫工程	食品飲料與精細化工
核心性能要求	全面耐蝕性（尤抗Cl⁻）、抗縫隙腐蝕、經濟性	耐海水腐蝕、抗海生物附著、抗沖刷	超高比強度、疲勞性能、高溫/低溫性能、可靠性	生物相容性、無毒性、可消毒性、彈性模量匹配	耐腐蝕、導熱性、經濟性（火電凝汽器）	極低溫韌性、無低溫脆斷	高潔凈度、無毒無污染、耐有機酸
典型材質	TA2, TA9, TA10	TA2, TA10, TC4（承力件）	TC4, TC11, TA18, TB6（β合金）	TA2（ELI級）, TC4（ELI級）, Ti-6Al-7Nb	TA2（主流）	TA7（超低間隙）, TC4（ELI）	TA1, TA2
產品形態側重	換熱管、長輸管線、大口徑焊管	海水管路、冷凝管、結構用管	高精度薄壁無縫管、異形管、液壓管	精密毛細管、微管、植入物用管	大批量標準化冷凝管	低溫流體輸送管	衛生級高光潔度管道
關鍵技術挑戰	長尺寸均勻性、焊接耐蝕性、成本控制	大直徑管焊接、與鋼結構連接防腐	組織性能精確控制、復雜成形、無損檢測	超純?nèi)蹮挕⑽⒓庸ぁ⒈砻嫔�物活�?/td>	規模化生產質量控制	防止冷脆的熱處理工藝	內表面電解拋光、無菌封裝
成本敏感度	高（需綜合評估全生命周期成本）	中高	低（性能優先）	低（安全與法規優先）	極高（與銅管競爭）	中	中高

九、未來發展新領域與方向

向更苛刻的油氣資源開發進軍：隨著陸上超深井、萬米深井以及深海、超深海油氣田的開發，井下環境（高溫、高壓、高H₂S/CO₂分壓）日益極端。具有高強韌、耐腐蝕、輕量化特點的新型鈦合金油套管、連續管（如中國石油已試制成功的產品）將成為不可或缺的核心裝備，市場潛力巨大。針對此領域的高沖擊韌性鈦合金及短流程制備技術是研發熱點。

新能源與環保產業的深度融合：

氫能產業：在電解水制氫（尤其是利用海上風電的堿性或PEM電解槽）環節，鈦管因其耐堿性電解液和淡水腐蝕的特性，是電極、分離器等部件的優選材料。高壓氫氣儲運管道也對高性能鈦合金提出需求。

碳捕集、利用與封存（CCUS）：捕集液（如胺液）及含CO₂的腐蝕性介質輸送管道。

高端環保設備：煙氣脫硫、廢水處理等裝置中的關鍵耐蝕管線。

制造技術的綠色化與智能化升級：

短流程工藝：發展電子束冷床熔煉（EBCHM）、粉末冶金等短流程技術，降低能耗20-30%，并更好地控制成分均勻性。

智能制造：應用數字孿生和AI在線檢測技術，實現熔煉-軋制-熱處理全流程的精準控制與預測，將產品良品率提升至98%以上。

復合與輕量化設計：研發鈦-鋼復合管等，在滿足耐蝕性的同時降低成本、優化性能。

材料的深度定制化：針對特定腐蝕介質（如高溫濃鹽酸、含氟介質），開發具有更穩定鈍化膜的新型鈦合金（如Ti-Mo-Ni系、Ti-Pd-Ru系），并研究其表面改性技術（如微弧氧化、激光合金化），進一步拓展鈦管的應用邊界。

綜上所述，石油化工與氯堿工業用鈦合金管已從一種“高端選項”發展為諸多嚴苛工況下的“必選項”。未來，其發展將與能源革命的深度、化工工藝的復雜度同步演進，通過材料創新與工藝革新，持續為工業裝置的安全、高效、長周期運行提供堅實保障。

---
