1、簡介

海洋工程鈦鍛件憑借超高強度-韌性匹配、全海深耐蝕性（腐蝕率<0.001mm/a）及無磁透聲特性，成為深海裝備耐壓結構、管路系統的核心材料。相較于傳統不銹鋼，鈦鍛件可減重30%以上，且在含硫化物、氯離子的復雜海洋環境中壽命提升5倍。隨著萬米級深潛器與海底觀測網的發展，鈦鍛件需突破大規格鑄錠成分均質化、厚板電子束焊變形控制及超高壓疲勞可靠性三大技術瓶頸，其技術體系覆蓋材料設計、熔鍛工藝與深海驗證全鏈條。

2、名義及化學成分與國際牌號對應

海洋工程主力鈦鍛件以近α型合金（如Ti-6321）和中強耐蝕合金（如TC4/GR5）為主，成分設計聚焦深海環境適應性：

表1：主流海洋鈦鍛件化學成分（質量百分數%）

合金類型	Ti	Al	Nb	Zr	Mo	V	Fe	O
Ti-6321（近α型）	余量	6.0	3.0	2.0	1.0	-	≤0.25	≤0.15
TC4/GR5（α+β型）	余量	5.5-6.5	-	-	-	3.5-4.5	≤0.25	≤0.18
Gr1/TA1（工業純鈦）	余量	-	-	-	-	-	≤0.20	≤0.18

牌號對應關系：

Ti-6321：中國自主研發，無直接國際牌號（對標俄制ПТ-3В）

TC4：對應美標Gr5（ASTM B348）、國標TA6-4

Gr1：對應國標TA1、日標TR270C

3、物理性能、機械性能與耐腐蝕性能

3.1 核心機械性能

表2：海洋鈦鍛件關鍵性能對比

性能參數	單位	Ti-6321	TC4/GR5	Gr1/TA1
抗拉強度	MPa	≥850	895-1050	240-410
屈服強度	MPa	≥720	825-950	≥165
斷裂韌性KIC	MPa·m¹/²	130	80	-
彈性模量	GPa	105	110-115	102-110
沖擊韌性	J/cm²	≥30	≥25	-
海水腐蝕率	mm/a	<0.001	<0.001	≤0.02

深海適應性：

Ti-6321：斷裂韌性較TC4提升62.5%，適用于萬米級深潛器耐壓球殼；

TC4：在72MPa靜水壓（等效9000米水深）下保壓72小時無泄漏，滿足海底地震儀耐壓艙要求。

4、制造工藝、工藝流程與執行標準

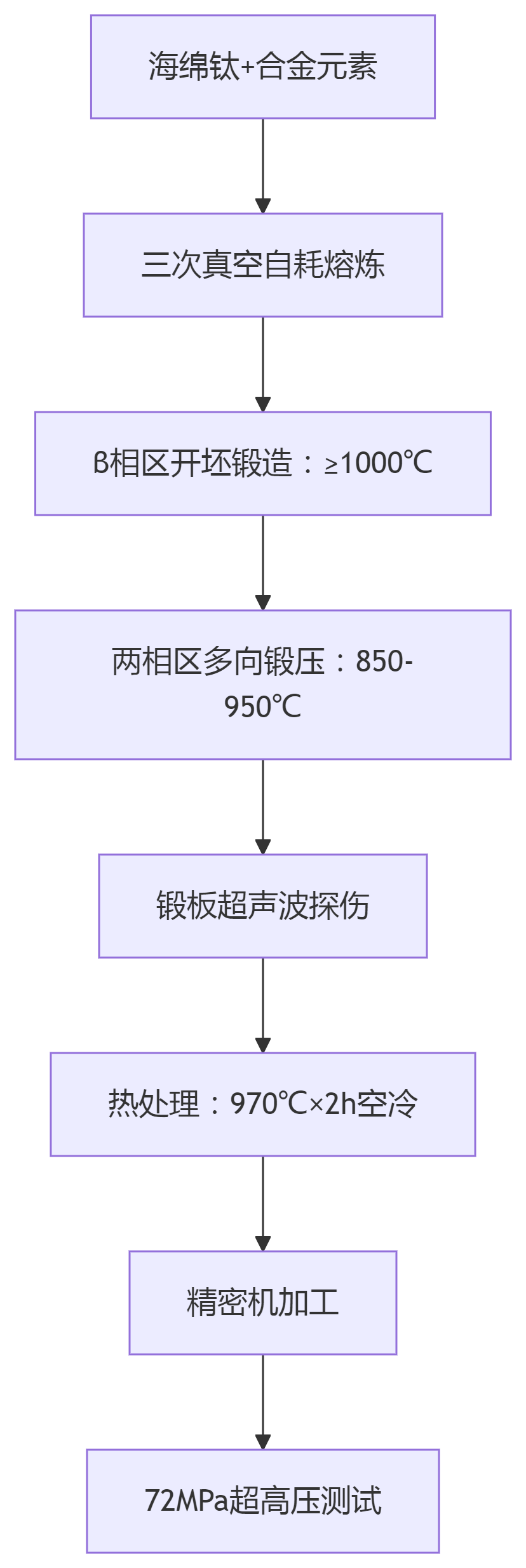

4.1 關鍵工藝流程

工藝控制要點：

熔煉：VAR三次熔煉，氧含量≤0.15%，氫≤0.010%；

鍛造：Ti-6321采用“高溫開坯+多火次鐓拔”，鍛板規格達1100mm×1400mm×1700mm；

焊接：150mm厚TC4板采用電子束深熔焊，熱影響區≤15mm。

4.2 核心執行標準

標準類型	中國	國際	特殊認證
材料規范	GB/T 2965	ASTM B381	CCS船級社認證
深海驗證	GJB 2218A-2008	ASME BPVC	72MPa/72h保壓測試

5、與其他海洋金屬材料的區別

表3：海洋結構材料性能對比

特性維度	Ti-6321鍛件	316L不銹鋼	銅鎳合金
密度（g/cm³）	4.51	7.95	8.90
抗拉強度（MPa）	≥850	515-690	380-450
深海腐蝕率（mm/a）	<0.001	0.1-0.5（點蝕）	0.02-0.05
斷裂韌性KIC	130	80	40
磁性能	無磁	弱磁性	無磁
典型應用	深潛器耐壓殼	甲板輔件	海水管路

不可替代性：Ti-6321在全海深耐壓結構中兼具低密度與超高韌性，為“蛟龍?zhí)?rdquo;耐壓球殼唯一國產化材料方案。

6、核心應用領域與突破案例

6.1 深潛器耐壓殼體

Ti-6321鍛板：用于載人深潛器耐壓球殼，500℃高溫強度達570MPa，彈性模量105GPa（較TC4降低5%），顯著減少應力屏蔽效應；

大規格制造：國內突破1100mm×1400mm×1700mm鍛板工程化制備，組織均勻性誤差<3%。

6.2 海底地震儀耐壓艙

TC4精密鍛件：加工直徑≥210mm、壁厚≥21mm的電池艙，通過72MPa/72h保壓測試（等效9000米水深）；

輕量化設計：艙體重≤31kg，水中排水體積≥18.8L，滿足7kWh電池組搭載需求。

6.3 深海管路系統

Gr1鍛制管件：采用徑向鍛造工藝，壁厚均勻度±0.5mm，用于海水淡化高壓管路，壽命超30年。

7、先進制造工藝進展

7.1 大規格鍛件均質化控制

多向鍛壓技術：45MN快鍛機實現20噸鑄錠開坯，道次變形量>60%，消除晶界偏析；

在線熱處理：970℃×2h空冷+650℃時效，使Ti-6321鍛板心部與邊部強度差<22.5MPa。

7.2 復合增材修復

激光熔覆-鍛壓復合：TC4損傷件修復后疲勞強度達原件的95%，成本降低40%（寶雞富士特專利）。

8、國內外產業化對比

維度	中國	國際領先水平
主力合金	Ti-6321、TC4	Ti-6Al-4V ELI、Ti-5111
最大鍛件	Φ6000mm環件（西部超導）	Φ10000mm環件（美國ATI）
深海認證	CCS（1500米級）	DNV-GL（全海深）
成本水平	300-400元/kg	500-600美元/kg

差距分析：

國產Ti-6321力學性能達國際水平，但萬米級應用案例不足；

超厚板焊接（>200mm）依賴進口設備。

9、技術挑戰與前沿攻關

9.1 瓶頸問題

氫脆敏感性：陰極保護環境下氫擴散系數達2.5×10⁻¹¹ m²/s，需表面阻氫涂層；

大鍛件探傷：150mm厚板超聲波檢出限僅Φ2mm（需求Φ0.8mm）；

成本制約：鍛件占深潛器造價25%（目標降至15%）。

9.2 攻關方向

短流程冶金：海綿鈦-電極壓制-單次VAR熔煉（成材率提升20%）；

智能化鍛造：多向鍛壓AI溫控系統（±10℃），組織均勻性提升30%。

10、趨勢展望

材料設計：開發無釩高韌β鈦合金（如Ti-5Al-5Mo-5V-3Cr），目標KIC≥150MPa·m¹/²，模量≤80GPa；

制造革新：

超塑成形/擴散連接（SPF/DB）：Ti-6321在900℃延伸率>400%，適用異形艙體制造；

數字孿生驗證：鍛件深海服役壽命預測精度>95%（中船725所預研）；

循環利用：退役鈦鍛件氫化脫氧再生技術（回收率≥98%，寶鋼2030規劃）。

海洋工程鈦鍛件正從“材料替代”轉向“結構功能一體化”，隨著低成本制造與全海深工程驗證突破，將成為深淵探測與海洋資源開發的戰略基石材料。

---
